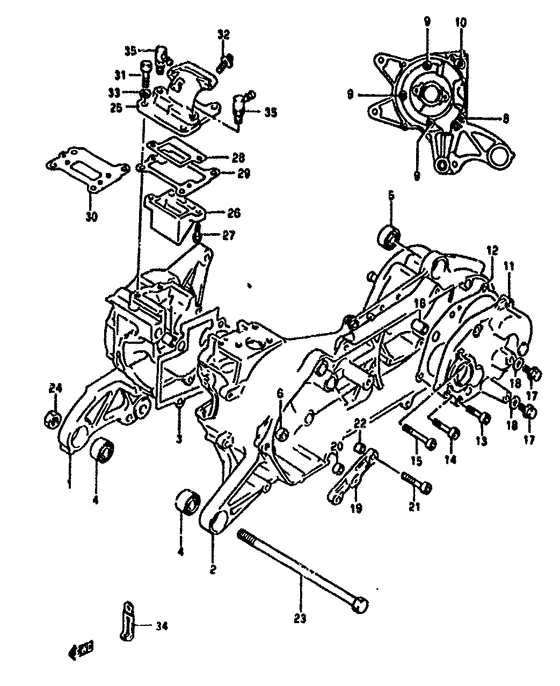

1 | | Crankcase,rh | |
1 |
|
|
11311-09000-000
Crankcase,rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Crankcase, lh Crankcase,lh; | |
2 |
|
|
11321-09E01-000
Crankcase, lh Crankcase,lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Прокладка картера Gasket,crankcase; | |
3 |
|
|
11481-09E10-000
Прокладка картера Gasket,crankcase;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Втулка Bush Bush,engine mounting; | |
4 |
|
|
09319-10050-000
ВтулкаBush Bush,engine mounting;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Втулка Bush,rear absorber; | |
5 |
|
|
09319-10032-000
Втулка Bush,rear absorber;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Bush, starter idle shaft Bush,idle shaft Bush,idle shaft; | |
6 |
|
|
09689-42081-000
Bush, starter idle shaftBush,idle shaft Bush,idle shaft;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Штифт Pin; | |
7 |
|
|
04211-11189-000
Штифт Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Bolt (6x80) Bolt (6x80); | |
8 |
|
|
09689-03865-000
Bolt (6x80) Bolt (6x80);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Bolt (6x45) Bolt (6x45); | |
9 |
|
|
09689-03864-000
Bolt (6x45) Bolt (6x45);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | Bolt (6x85) Bolt (6x85); | |
10 |
|
|
09689-03866-000
Bolt (6x85) Bolt (6x85);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Cover, gear box Cover,gear box; | |
11 |
|
|
11431-09E00-000
Cover, gear box Cover,gear box;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | GASKET,GEAR BOX COVER Gasket,gear box cover; | |
12 |
|
|
11484-41D30-000
GASKET,GEAR BOX COVER Gasket,gear box cover;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Болт (6x25) | |
13 |
|
|
09689-03867-000
Болт (6x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
14 | | Bolt (6x30) Bolt (6x30); | |
14 |
|
|
09689-03863-000
Bolt (6x30) Bolt (6x30);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Bolt (6x40) Bolt (6x40); | |
15 |
|
|
09689-03862-000
Bolt (6x40) Bolt (6x40);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Штифт Pin; | |
16 |
|
|
04211-11189-000
Штифт Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Bolt, oil level & oil drain Bolt,oil level & oil drain; | |
17 |
|
|
09689-02881-000
Bolt, oil level & oil drain Bolt,oil level & oil drain;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка | |
18 |
|
|
09689-32081-000
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Cap, starter idle Cap,starter idle; | |
19 |
|
|
11382-09E00-000
Cap, starter idle Cap,starter idle;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Bush, starter idle shaft Bush,idle shaft Bush,starter idle shaft; | |
20 |
|
|
09689-42081-000
Bush, starter idle shaftBush,idle shaft Bush,starter idle shaft;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Bolt (6x30) Bolt (6x30); | |
21 |
|
|
09689-03863-000
Bolt (6x30) Bolt (6x30);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Штифт Knock pin Pin; | |
22 |
|
|
04211-09109-000
ШтифтKnock pin Pin;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Bolt (10x185) Bolt (6x30) Bolt (6x30); | |
23 |
|
|
09689-01801-000
Bolt (10x185)Bolt (6x30) Bolt (6x30);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка | |
24 |
|
|
09689-21801-000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Труба впускная Pipe,intake; P22 | |
25 |
|
|
13110-09E00-000
Труба впускная Pipe,intake; P22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Труба впускная Pipe,intake; | |
25 |
|
|
13111-29C31-000
Труба впускная Pipe,intake;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Клапан Valve assy,reed; Models r/gr | |
26 |
|
|
13150-40D50-000
Клапан Valve assy,reed; Models r/gr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Винт клапана Screw,reed valve; Models r/gr | |
27 |
|
|
09138-04006-000
Винт клапана Screw,reed valve; Models r/gr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Винт,4X20 | |
27 |
|
|
09138-04007-000
Винт,4X20
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Винт клапана Screw,reed valve; Model n | |
27 |
|
|
09138-04003-000
Винт клапана Screw,reed valve; Model n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Прокладка клапана Gasket,reed valve; Model n | |
28 |
|
|
13156-25E00-000
Прокладка клапана Gasket,reed valve; Model n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Прокладка клапана Gasket, reed valve Gasket,intake pipe; Model n | |
29 |
|
|
13125-29C00-000
Прокладка клапанаGasket, reed valve Gasket,intake pipe; Model n
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Прокладка трубы впускной | |
30 |
|
|
13125-25E01-000
Прокладка трубы впускной
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Прокладка трубы впускной Gasket,intake pipe; Models r/gr | |
30 |
|
|
13125-25E00-000
Прокладка трубы впускной Gasket,intake pipe; Models r/gr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Болт (6X20) Bolt (6x20); | |
31 |
|
|
09689-03861-000
Болт (6X20) Bolt (6x20);
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
32 | | Болт Bolt Bolt (6x16); P22 | |
32 |
|
|
09139-06014-000
БолтBolt Bolt (6x16); P22
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Шайба | |
33 |
|
|
09689-33062-000
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | CLAMP(L:45) | |
34 |
|
|
09404-06206-000
CLAMP(L:45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Струбцина шланга (L:60) | |
34 |
|
|
09404-06402-000
Струбцина шланга (L:60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | VALVE,OIL HOSE CHECK Valve, oil check Valve,oil check; | |
35 |
|
|
16910-09C00-000
VALVE,OIL HOSE CHECKValve, oil check Valve,oil check;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
