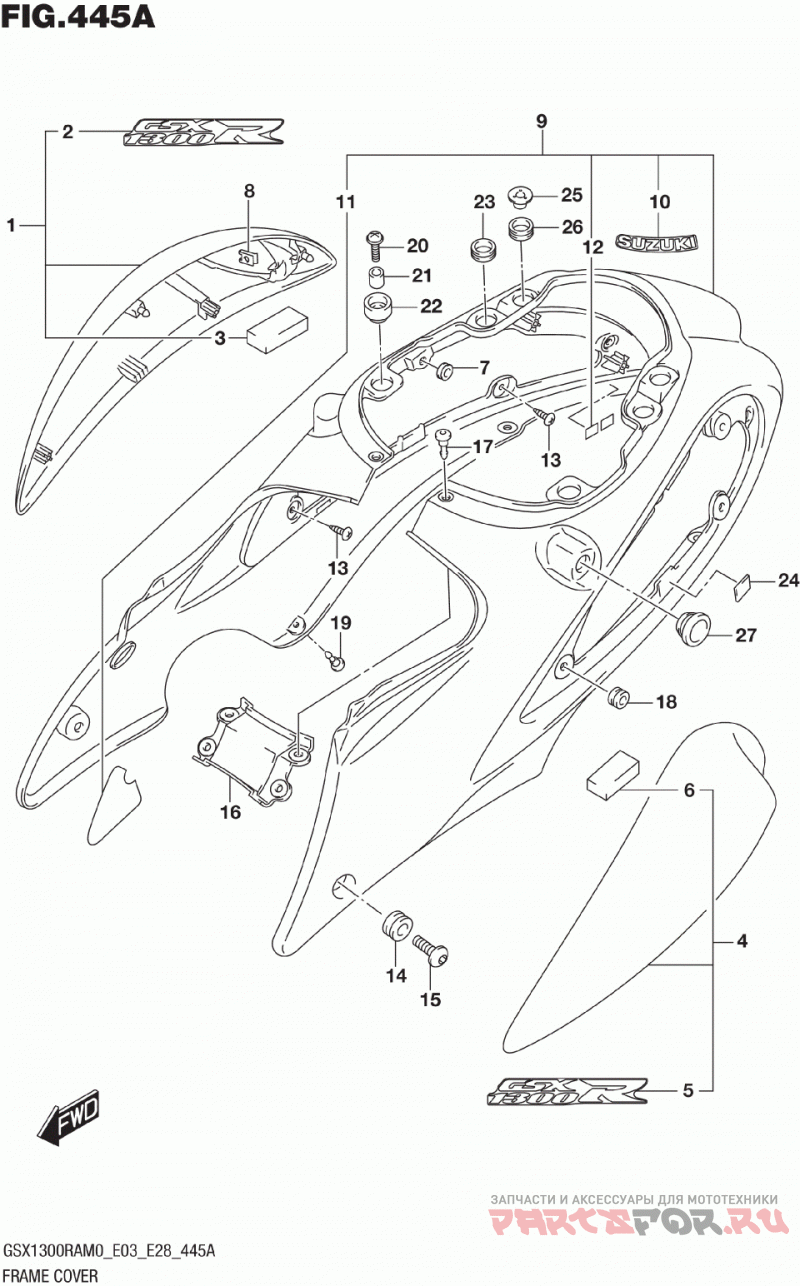

1-1 | | COVER,FRAME RH (GRAY) (BODY COLOR:YLF) | |
1-1 |
|
|
47110-15H30-YLF
COVER,FRAME RH (GRAY) (BODY COLOR:YLF)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1-2 | | COVER,FRAME RH (RED) (BODY COLOR:YYG) | |
1-2 |
|
|
47110-15H30-A8X
COVER,FRAME RH (RED) (BODY COLOR:YYG)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | .EMBLEM, | |
10 |
|
|
68641-19F00-YVB
.EMBLEM,
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | .TAPE,CENTER | |
11 |
|
|
47312-15H00
.TAPE,CENTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | .CUSHION,SEAT TAIL COV LWR RR | |
12 |
|
|
45516-01H00
.CUSHION,SEAT TAIL COV LWR RR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | SCREW (5X15) | |
13 |
|
|
09136-05062
SCREW (5X15)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
14 | | CUSHION (9X18X9.5) | |
14 |
|
|
09320-09016
CUSHION (9X18X9.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Болт (6X20) | |
15 |
|
|
09139-06190
Болт (6X20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16-1 | | LID,FRAME COVER CTR (GRAY) (BODY COLOR:YLF) | |
16-1 |
|
|
47411-15H00-YLF
LID,FRAME COVER CTR (GRAY) (BODY COLOR:YLF)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16-2 | | LID,FRAME COVER CTR (RED) (BODY COLOR:YYG) | |
16-2 |
|
|
47411-15H00-YYG
LID,FRAME COVER CTR (RED) (BODY COLOR:YYG)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | CLIP (5.9X20.5) | |
17 |
|
|
09409-06314-5PK
CLIP (5.9X20.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | CUSHION (9X18X9.5) | |
18 |
|
|
09320-09016
CUSHION (9X18X9.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
19 | | Зажим | |
19 |
|
|
09409-06329
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
2 | | .EMBLEM,FRAME COVER (BLACK) | |
2 |
|
|
68131-15H10-YVB
.EMBLEM,FRAME COVER (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Винт(6X20) | |
20 |
|
|
09136-06105
Винт(6X20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | SPACER (6.5X10X11) | |
21 |
|
|
09180-06288
SPACER (6.5X10X11)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | CUSHION,SEAT TAIL COVER CTR | |
22 |
|
|
47115-16G00
CUSHION,SEAT TAIL COVER CTR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | CUSHION,FRAME COVER,UP,REAR | |
23 |
|
|
47191-24F00
CUSHION,FRAME COVER,UP,REAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | PROTECTOR (170X95X3.0) | |
24 |
|
|
33651-37000
PROTECTOR (170X95X3.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | WASHER,FRAME COVER | |
25 |
|
|
47190-24F21
WASHER,FRAME COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | CUSHION,FRAME COVER UP REAR R | |
26 |
|
|
47191-24F30
CUSHION,FRAME COVER UP REAR R
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | CUSHION,FRAME COVER,CENTER | |
27 |
|
|
47191-24F20
CUSHION,FRAME COVER,CENTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | .CUSHION,FRAME COVER | |
3 |
|
|
47511-15H00
.CUSHION,FRAME COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4-1 | | COVER,FRAME LH (GRAY) (BODY COLOR:YLF) | |
4-1 |
|
|
47210-15H30-YLF
COVER,FRAME LH (GRAY) (BODY COLOR:YLF)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4-2 | | COVER,FRAME LH (RED) (BODY COLOR:YYG) | |
4-2 |
|
|
47210-15H30-A8X
COVER,FRAME LH (RED) (BODY COLOR:YYG)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | .EMBLEM,FRAME COVER (BLACK) | |
5 |
|
|
68131-15H10-YVB
.EMBLEM,FRAME COVER (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | .CUSHION,FRAME COVER | |
6 |
|
|
47511-15H00
.CUSHION,FRAME COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Подушка | |
7 |
|
|
09320-06027
Подушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | | NUT (M4) | |
8 |
|
|
09148-04015
NUT (M4)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9-1 | | COVER,FRAME CTR (GRAY) (BODY COLOR:YLF) | |
9-1 |
|
|
47310-15H20-YLF
COVER,FRAME CTR (GRAY) (BODY COLOR:YLF)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9-2 | | COVER,FRAME CTR (RED) (BODY COLOR:YYG) | |
9-2 |
|
|
47310-15H20-A8X
COVER,FRAME CTR (RED) (BODY COLOR:YYG)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
