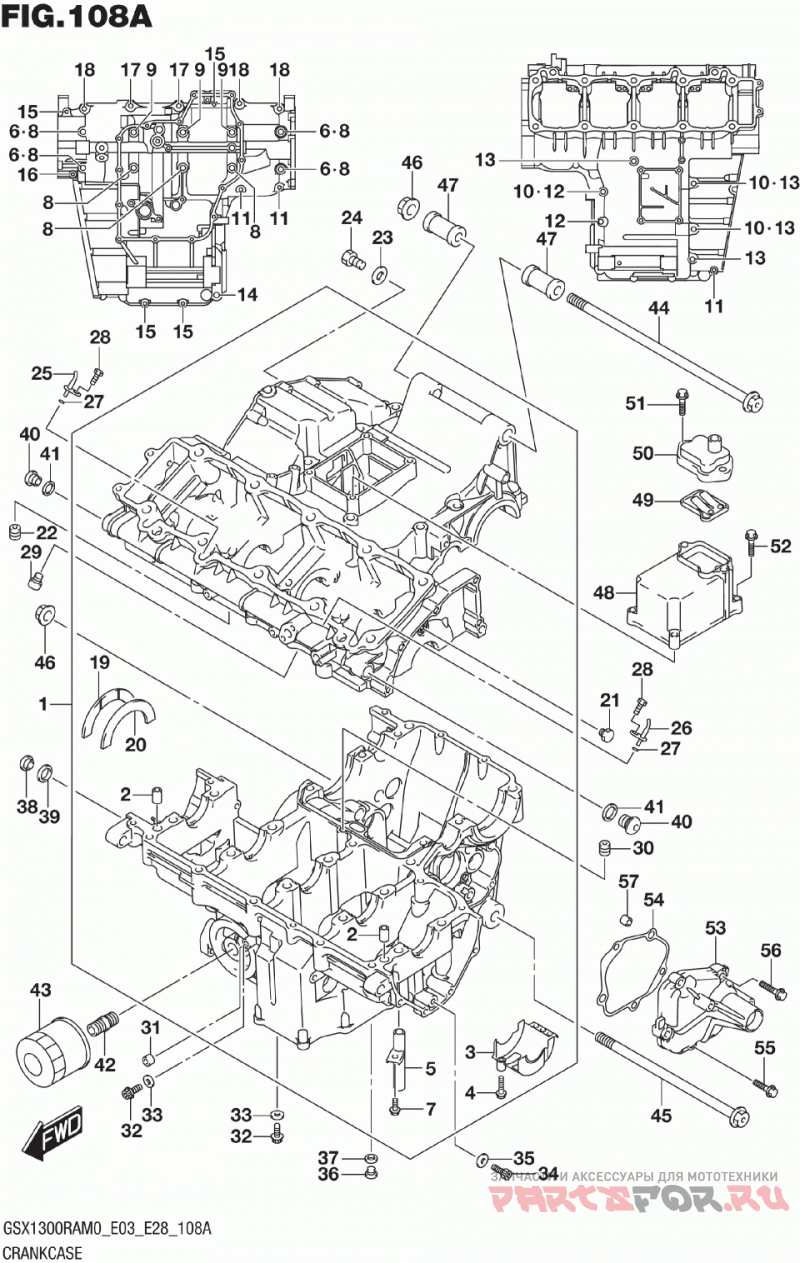

1 | | Картер двигателя | |
1 |
|
|
11302-24820
Картер двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь .GASKET (8.2X14X1) | |
10 |
|
|
09168-08016
Деталь .GASKET (8.2X14X1)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
01547-0650A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Болт | |
12 |
|
|
01550-0865A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
01550-0880A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
01550-1060A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
01547-0640A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
01547-0660A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Деталь .BOLT (8X60) | |
17 |
|
|
09103-08155
Деталь .BOLT (8X60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Деталь .BOLT (8X50) | |
18 |
|
|
09103-08355
Деталь .BOLT (8X50)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
19 | | Деталь .BEARING,CRANK THRUST LH | |
19 |
|
|
12228-24F00-0D0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь .PIN,CRANKCASE | |
2 |
|
|
11319-33E50
Деталь .PIN,CRANKCASE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20-1 | | Деталь .BEARING,CRANK THRUST LH | |
20-1 |
|
|
12228-24F00-0A0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-2 | | Деталь .BEARING,CRANK THRUST LH | |
20-2 |
|
|
12228-24F00-0B0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-3 | | Деталь .BEARING,CRANK THRUST LH | |
20-3 |
|
|
12228-24F00-0C0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-4 | | Деталь .BEARING,CRANK THRUST LH | |
20-4 |
|
|
12228-24F00-0D0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-5 | | Деталь .BEARING,CRANK THRUST LH | |
20-5 |
|
|
12228-24F00-0E0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-6 | | Деталь .BEARING,CRANK THRUST LH | |
20-6 |
|
|
12228-24F00-0F0
Деталь .BEARING,CRANK THRUST LH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Деталь JET,MAGNETO COOLING | |
21 |
|
|
11393-33E01
Деталь JET,MAGNETO COOLING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Деталь JET,AIR (#100) | |
22 |
|
|
09493-20012
Деталь JET,AIR (#100)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Деталь GASKET (5.8X13X1.2) | |
23 |
|
|
09168-06023
Деталь GASKET (5.8X13X1.2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Болт | |
24 |
|
|
07120-0612A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Деталь JET,PISTON COOLING RH | |
25 |
|
|
11390-34E00
Деталь JET,PISTON COOLING RH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Деталь JET,PISTON COOLING, | |
26 |
|
|
11390-34E10
Деталь JET,PISTON COOLING,
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Деталь O-RING (D:1.2,ID:4) | |
27 |
|
|
09280-04004
Деталь O-RING (D:1.2,ID:4)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Болт М6x12 | |
28 |
|
|
09106-06075
Болт М6x12
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Болт (6x10) | |
29 |
|
|
09106-06076
Болт (6x10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | | Деталь .SEPARATOR,OIL | |
3 |
|
|
11323-24F10
Деталь .SEPARATOR,OIL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Деталь JET,AIR (#180) | |
30 |
|
|
09493-36006
Деталь JET,AIR (#180)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Деталь JET,OIL PAN GALLERY | |
31 |
|
|
11532-46E00
Деталь JET,OIL PAN GALLERY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
07120-0612A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Деталь GASKET (5.8X13X1.2) | |
33 |
|
|
09168-06023
Деталь GASKET (5.8X13X1.2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
07130-0816B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Деталь GASKET (8.2X14X1) | |
35 |
|
|
09168-08016
Деталь GASKET (8.2X14X1)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь PLUG (10X10) | |
36 |
|
|
09248-10010
Деталь PLUG (10X10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Деталь GASKET (10X14X3.6) | |
37 |
|
|
09168-10002
Деталь GASKET (10X14X3.6)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Деталь PLUG (16X8) | |
38 |
|
|
09248-16012
Деталь PLUG (16X8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь GASKET (16X22X2) | |
39 |
|
|
09168-16002
Деталь GASKET (16X22X2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
01547-0625A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Деталь PLUG (14X12) | |
40 |
|
|
09248-14011
Деталь PLUG (14X12)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Деталь GASKET (13.8X18.8X4.8) | |
41 |
|
|
09168-14002
Деталь GASKET (13.8X18.8X4.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Деталь UNION,OIL STAND | |
42 |
|
|
16591-06B01
Деталь UNION,OIL STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Деталь FILTER ASSY,ENGINE OIL (P1.0) | |
43 |
|
|
16510-07J00
Деталь FILTER ASSY,ENGINE OIL (P1.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Деталь BOLT (12X320) | |
44 |
|
|
09103-12120
Деталь BOLT (12X320)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Деталь BOLT (12X243) | |
45 |
|
|
09103-12119
Деталь BOLT (12X243)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Гайка | |
46 |
|
|
09159-12056
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Деталь SPACER,ENG MTG (L47) | |
47 |
|
|
11611-24F00
Деталь SPACER,ENG MTG (L47)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Деталь COVER,BREATHER | |
48 |
|
|
11331-15H00
Деталь COVER,BREATHER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Деталь VALVE ASSY, BREATHER REED | |
49 |
|
|
13150-01H01
Деталь VALVE ASSY, BREATHER REED
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Деталь .UNION,BREATHER | |
5 |
|
|
11328-24F00
Деталь .UNION,BREATHER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Деталь COVER,BREATHER REED VALVE | |
50 |
|
|
11372-21H00
Деталь COVER,BREATHER REED VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
01547-0620A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Болт | |
52 |
|
|
01547-0630A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
53 | | Деталь COVER,GEAR SHIFT | |
53 |
|
|
11383-15H00
Деталь COVER,GEAR SHIFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Деталь GASKET,GEAR SHIFT COVER | |
54 |
|
|
11485-24F00
Деталь GASKET,GEAR SHIFT COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Болт | |
55 |
|
|
01547-0625A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
56 | | Болт | |
56 |
|
|
01547-0635A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
57 | | Штифт | |
57 |
|
|
04211-09149
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь .GASKET (10.2X20X2.3) | |
6 |
|
|
09168-10031
Деталь .GASKET (10.2X20X2.3)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
01547-0612A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь .BOLT (9X95) | |
8 |
|
|
09103-09008
Деталь .BOLT (9X95)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь .BOLT (9X115) | |
9 |
|
|
09103-09010
Деталь .BOLT (9X115)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
41 | | Деталь GASKET (13.8X18.8X4.8) | |
41 |
|
|
09168-14004
Деталь GASKET (13.8X18.8X4.8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
