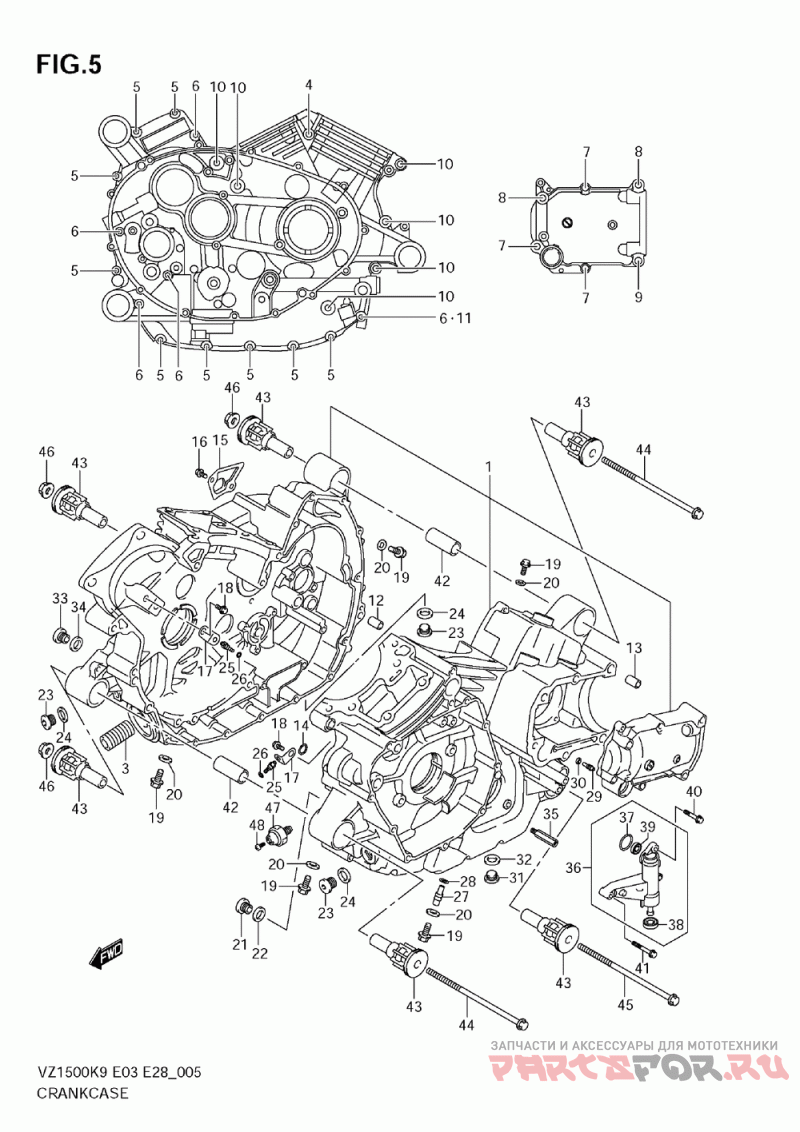

Картер

Suzuki (Америка) VZ1500 Boulevard M90

Suzuki (Америка)
#oem кодцена
2-1
12228-40H00-0A0
Деталь Bearing, Crank T (see Illus On Fig.7 (t:1.925) )
2-2
12228-40H00-0B0
Деталь Bearing, Crank T ( (t:1.950) )
2-3
12228-40H00-0C0
Деталь Bearing, Crank T ( (t:1.975) )
2-4
12228-40H00-0D0
Деталь Bearing, Crank T ( (t:2.000) )
2-5
12228-40H00-0E0
Деталь Bearing, Crank T ( (t:2.025) )
2-6
12228-40H00-0F0
Деталь Bearing, Crank T ( (t:2.050) )
3
16591-06B01
Деталь Union, Oil Filter Stand
4
09103-08122
Деталь Bolt, Upper
5
01547-0645A
Болт
7
01550-0845A
Деталь Bolt, Oil Pump (s)
8
01550-0860A
Болт
10
01550-0880A
Болт
11
09168-06023
Шайба
12
11319-33E50
Деталь Pin, Rr Swgarm Joint
13
09206-11007
Деталь .pin (11x20)
14
09280-12009
Деталь O Ring, Crankcase
15
11313-40H00
Деталь Plate, Oil Separ
16
01547-0612A
Болт
17
16439-38B00
Поршень комплект (увел1,0)
19
01550-0812A
Сливная пробка
20
09168-08016
Прокладка (8.2x14x1.0)
21
09248-10010
Сливная пробка
22
09168-10002
Деталь Gasket, Oil Gallery Plug
23
09248-16012
Деталь Plug, T/m Breather
24
09168-16002
Деталь Gasket (16x22x2.0)
25
09493-80009
Деталь .jet, Piston Cooling
26
09280-04004
Кольцо
27
09493-24009
Деталь .jet, Oil Gallery Cylinder
29
09493-36004
Деталь .jet, Oil Gallery
31
09247-14036
Деталь Plug, Oil Drain
32
09168-14004
Деталь .gasket (14.1x18x1.5)
33
09248-14012
Деталь Plug, Cylinder Head
35
11372-22H00
Деталь Bolt, Sec Drive
36
23120-41810
Деталь Camshaft Set, Cl
37
09280-21008
Деталь O Ring (d:2.5, Id:21)
38
09282-10012
Деталь Seal, Cl Rlse Arm
39
09285-10004
Деталь Oil Seal (10x17x5)
40
01547-0620A
Болт
41
01547-0630A
Болт
42
11611-48G00
Проставка
43
11652-40H00
Деталь Bush, Eng Mtg
44
09103-10041-A05
Деталь Bolt (10x215)
45
09103-10118
Болт (l:195)
46
08319-3110A
Деталь Nut, Upper
47
37820-33D10
Датчик давления масла
48
37822-33D00
Болт
