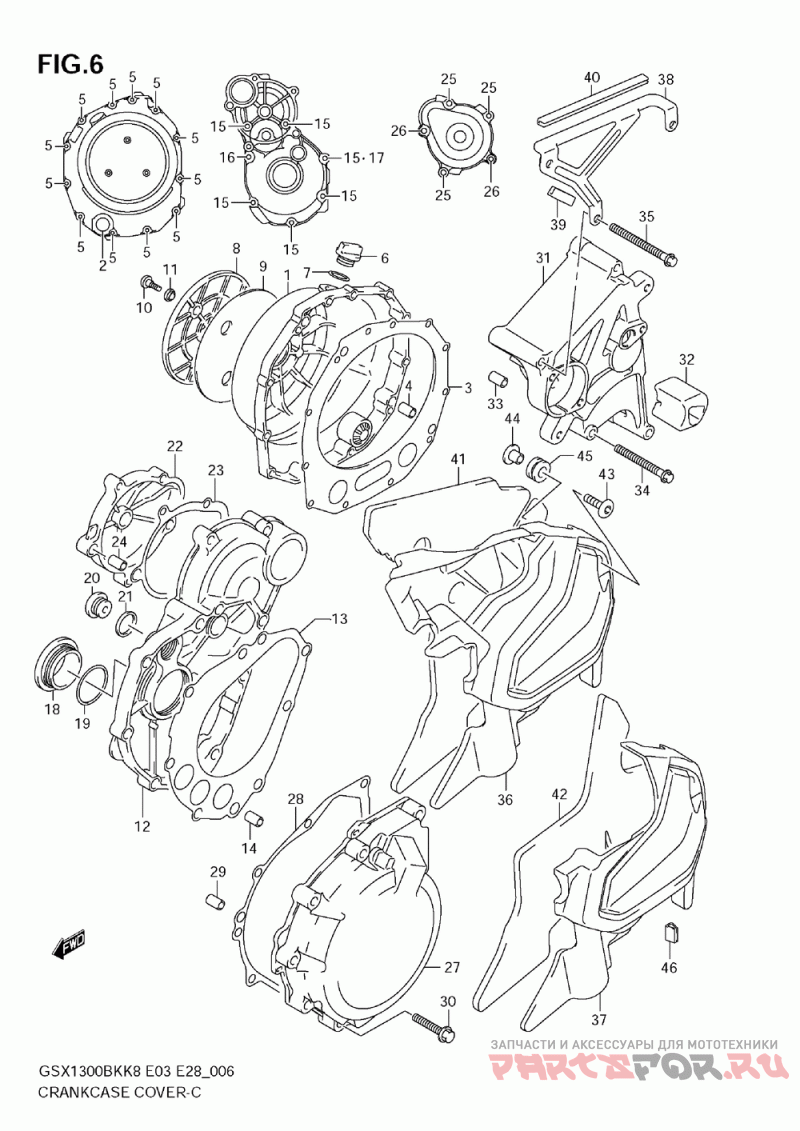

1 | | Крышка сцепления | |
1 |
|
|
11340-24F01
Крышка сцепления
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь .lens, Oil Level | |
2 |
|
|
11971-33210
Деталь .lens, Oil Level
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Прокладка крышки сцепления | |
3 |
|
|
11482-24F00
Прокладка крышки сцепления
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Штифт | |
4 |
|
|
04211-09189
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Винт | |
5 |
|
|
09103-06213
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь Plug, Engine Oil Filler | |
6 |
|
|
11971-25D00
Деталь Plug, Engine Oil Filler
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кольцо | |
7 |
|
|
09280-17003
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь Cover, Clutch Ou | |
8 |
|
|
11371-23H00
Деталь Cover, Clutch Ou
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь Cushion, Clutch Outer Cover | |
9 |
|
|
11372-24F00
Деталь Cushion, Clutch Outer Cover
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Винт | |
10 |
|
|
09139-06107
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь Washer, Cl Outer Cover Screw | |
11 |
|
|
11373-24F00
Деталь Washer, Cl Outer Cover Screw
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Деталь Cover, Starter Clutch | |
12 |
|
|
11380-24F20
Деталь Cover, Starter Clutch
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Деталь Gasket, Starter Clutch Cover | |
13 |
|
|
11491-24F01
Деталь Gasket, Starter Clutch Cover
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Палец | |
14 |
|
|
04211-09149
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Болт (6x25) | |
15 |
|
|
09103-06212
Болт (6x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
09103-06214
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба | |
17 |
|
|
09168-06023
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Деталь Plug, Crankshaft Hole | |
18 |
|
|
09259-36021
Деталь Plug, Crankshaft Hole
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Кольцо | |
19 |
|
|
09280-33004
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь Plug, T/m Breather | |
20 |
|
|
09248-16012
Деталь Plug, T/m Breather
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Деталь Gasket (16x22x2.0) | |
21 |
|
|
09168-16002
Деталь Gasket (16x22x2.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Деталь Cap, Starter Idle Gear | |
22 |
|
|
11382-24F20
Деталь Cap, Starter Idle Gear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Деталь Gasket, Starter Idle Gear Cap | |
23 |
|
|
11492-24F00
Деталь Gasket, Starter Idle Gear Cap
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Крышка магнето | |
27 |
|
|
11351-24F00
Крышка магнето
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Прокладка крышки магнето | |
28 |
|
|
11483-24F00
Прокладка крышки магнето
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Деталь Cover, Eng Sproc | |
31 |
|
|
11361-23H00
Деталь Cover, Eng Sproc
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Деталь Protector, Eng S | |
32 |
|
|
11364-15H00
Деталь Protector, Eng S
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Болт | |
34 |
|
|
09103-06216
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Болт | |
35 |
|
|
09103-06239
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь Cover, Eng Sproc (e3, E28) | |
36 |
|
|
11364-23H00
Деталь Cover, Eng Sproc (e3, E28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Деталь Cover, Eng Sproc (e33) | |
37 |
|
|
11364-23H10
Деталь Cover, Eng Sproc (e33)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Деталь Bracket, Eng Spr (e3, E28) | |
38 |
|
|
11365-23H00
Деталь Bracket, Eng Spr (e3, E28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь Mold, Sprkt Cove (e3, E28) | |
39 |
|
|
11366-23H00
Деталь Mold, Sprkt Cove (e3, E28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Деталь Mold, Sprkt Cove (e3, E28) | |
40 |
|
|
11367-23H00
Деталь Mold, Sprkt Cove (e3, E28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Деталь Cushion, Eng Spr (e3, E28) | |
41 |
|
|
11368-23H00
Деталь Cushion, Eng Spr (e3, E28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Деталь Cushion, Eng Spr (e33) | |
42 |
|
|
11368-23H10
Деталь Cushion, Eng Spr (e33)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43-1 | | Деталь Bolt, 6x32 (e3,e28) | |
43-1 |
|
|
09139-06063
Деталь Bolt, 6x32 (e3,e28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
44-1 | | Деталь Washer (e3, E28) | |
44-1 |
|
|
09169-06062
Деталь Washer (e3, E28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
45-1 | | Деталь Cushion, Holder (e3,e28) | |
45-1 |
|
|
09320-09016
Деталь Cushion, Holder (e3,e28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
46 | | Деталь Molding, Tank (e33) | |
46 |
|
|
68241-16G00
Деталь Molding, Tank (e33)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь Pin 9x14 | |
24 |
|
|
04211-09149
Деталь Pin 9x14
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Болт (6x25) | |
25 |
|
|
09103-06212
Болт (6x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
26 | | Деталь Bolt (6x34) | |
26 |
|
|
09103-06214
Деталь Bolt (6x34)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Деталь Pin 9x14 | |
29 |
|
|
04211-09149
Деталь Pin 9x14
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Деталь Bolt (6x30) | |
30 |
|
|
09103-06213
Деталь Bolt (6x30)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
33 | | Деталь Pin 9x14 | |
33 |
|
|
04211-09149
Деталь Pin 9x14
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
43-2 | | Деталь Screw (e33) | |
43-2 |
|
|
09139-06063
Деталь Screw (e33)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44-2 | | Деталь Washer, Throttle (e33) | |
44-2 |
|
|
09169-06062
Деталь Washer, Throttle (e33)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45-2 | | Деталь Cushion (e33) | |
45-2 |
|
|
09320-09016
Деталь Cushion (e33)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
