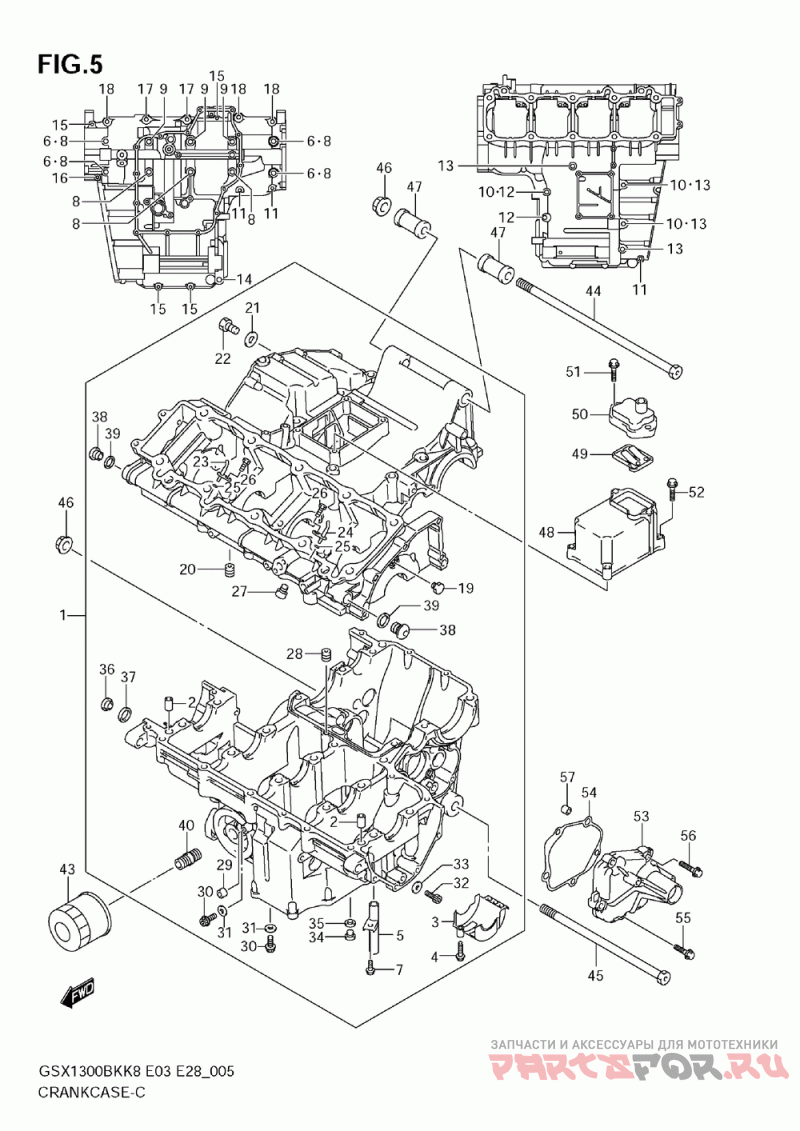

1 | | Картер двигателя | |
1 |
|
|
11300-23871
Картер двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь Pin, Rr Swgarm Joint | |
2 |
|
|
11319-33E50
Деталь Pin, Rr Swgarm Joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | | Деталь Separator, Oil | |
3 |
|
|
11323-24F10
Деталь Separator, Oil
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Деталь Bolt, Belt Cooling Duct | |
4 |
|
|
01547-0625A
Деталь Bolt, Belt Cooling Duct
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Деталь .union, Breather Oil | |
5 |
|
|
11328-24F00
Деталь .union, Breather Oil
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | 09168-10031Деталь .gasket, Crankcase Bolt ( (10.2x20x2.3) ) | Деталь .gasket, Crankcase Bolt ( (10.2x20x2.3) ) | |
6 |
|
|
09168-10031
Деталь .gasket, Crankcase Bolt ( (10.2x20x2.3) )
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
01547-0612A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь .bolt (9x95) | |
8 |
|
|
09103-09008
Деталь .bolt (9x95)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь .bolt (9x115) | |
9 |
|
|
09103-09010
Деталь .bolt (9x115)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | Прокладка (8.2x14x1.0) | |
10 |
|
|
09168-08016
Прокладка (8.2x14x1.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
01547-0650A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
12 | | Деталь Bolt, Oil Pump (l) | |
12 |
|
|
01550-0865A
Деталь Bolt, Oil Pump (l)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
01550-0880A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
01550-1060A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Болт | |
15 |
|
|
01547-0640A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
01547-0660A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Деталь .bolt (8x50) | |
17 |
|
|
09103-08155
Деталь .bolt (8x50)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Деталь .bolt (8x60) | |
18 |
|
|
09103-08355
Деталь .bolt (8x60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
19 | | Деталь .jet, Magneto Cooling | |
19 |
|
|
11393-33E01
Деталь .jet, Magneto Cooling
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь Jet Oil Gallery | |
20 |
|
|
09493-20012
Деталь Jet Oil Gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба | |
21 |
|
|
09168-06023
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Болт | |
22 |
|
|
07120-0612B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Деталь .jet, Piston Cooling Rh | |
23 |
|
|
11390-34E00
Деталь .jet, Piston Cooling Rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь .jet, Piston Cooling Lh | |
24 |
|
|
11390-34E10
Деталь .jet, Piston Cooling Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Кольцо | |
25 |
|
|
09280-04004
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Болт | |
26 |
|
|
09106-06075
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Болт (6x10) | |
27 |
|
|
09106-06076
Болт (6x10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Деталь .jet, T/m Oil 180 | |
28 |
|
|
09493-36006
Деталь .jet, T/m Oil 180
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Деталь .jet, Oil Gallery | |
29 |
|
|
11532-46E00
Деталь .jet, Oil Gallery
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Сливная пробка | |
34 |
|
|
09248-10010
Сливная пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Деталь Gasket, Oil Gallery Plug | |
35 |
|
|
09168-10002
Деталь Gasket, Oil Gallery Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь Plug, T/m Breather | |
36 |
|
|
09248-16012
Деталь Plug, T/m Breather
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Деталь Gasket (16x22x2.0) | |
37 |
|
|
09168-16002
Деталь Gasket (16x22x2.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Деталь Plug, Cylinder Head | |
38 |
|
|
09248-14012
Деталь Plug, Cylinder Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь .gasket (14.1x18x1.5) | |
39 |
|
|
09168-14004
Деталь .gasket (14.1x18x1.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Деталь Union, Oil Filter Stand | |
40 |
|
|
16591-06B01
Деталь Union, Oil Filter Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Деталь .bearing, Thrust Lh (green) (rh See Illus On Fig.8 ) | |
41 |
|
|
12228-24F00-0D0
Деталь .bearing, Thrust Lh (green) (rh See Illus On Fig.8 )
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42-1 | | Деталь .bearing, Thrust Lh (red) (lh See Illus On Fig.8 ) | |
42-1 |
|
|
12228-24F00-0A0
Деталь .bearing, Thrust Lh (red) (lh See Illus On Fig.8 )
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42-2 | | Деталь .bearing, Thrust Lh (black) | |
42-2 |
|
|
12228-24F00-0B0
Деталь .bearing, Thrust Lh (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42-3 | | Деталь .bearing, Thrust Lh (blue) | |
42-3 |
|
|
12228-24F00-0C0
Деталь .bearing, Thrust Lh (blue)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42-5 | | Деталь .bearing, Thrust Lh (yellow) | |
42-5 |
|
|
12228-24F00-0E0
Деталь .bearing, Thrust Lh (yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42-6 | | Деталь .bearing, Thrust Lh (white) | |
42-6 |
|
|
12228-24F00-0F0
Деталь .bearing, Thrust Lh (white)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Фильтр масляный | |
43 |
|
|
16510-03G00-X07
Фильтр масляный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Деталь Bolt (12x320) | |
44 |
|
|
09103-12066
Деталь Bolt (12x320)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Деталь Bolt (12x240) | |
45 |
|
|
09103-12067
Деталь Bolt (12x240)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Гайка | |
46 |
|
|
09159-12054
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Втулка | |
47 |
|
|
11611-24F00
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Крышка | |
48 |
|
|
11331-23H00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Деталь Valve Assy, Breather Reed | |
49 |
|
|
13150-01H00
Деталь Valve Assy, Breather Reed
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Крышка | |
50 |
|
|
11372-21H00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
01547-0620A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
52 | | Болт | |
52 |
|
|
01547-0630A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
53 | | Деталь Cover, Gear Shif | |
53 |
|
|
11383-23H00
Деталь Cover, Gear Shif
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Деталь Gasket, Gear Shift Cover | |
54 |
|
|
11485-24F00
Деталь Gasket, Gear Shift Cover
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Деталь Bolt, Crankcase (6x35) | |
56 |
|
|
01547-0635A
Деталь Bolt, Crankcase (6x35)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
57 | | Палец | |
57 |
|
|
04211-09149
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Болт | |
30 |
|
|
07120-0612B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | Прокладка | |
31 |
|
|
09168-06023
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Болт | |
32 |
|
|
07130-0816B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка 8.2x14x1 | |
33 |
|
|
09168-08016
Прокладка 8.2x14x1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Фильтр масляный | |
43 |
|
|
16510-07J00
Фильтр масляный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Болт | |
55 |
|
|
01547-0625A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
42-4 | | Деталь Bearing, Crank T | |
42-4 |
|
|
12228-24F00-0D0
Деталь Bearing, Crank T
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
