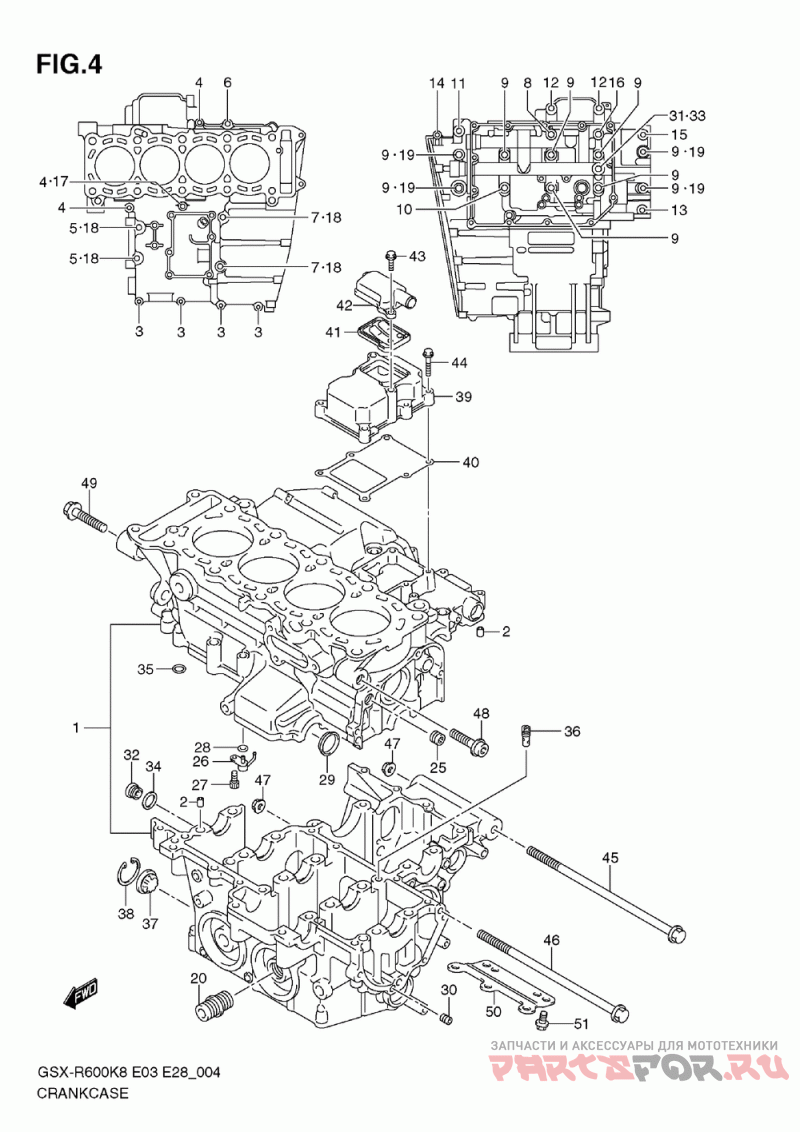

1 | | Картер двигателя | |
1 |
|
|
11300-37870
Картер двигателя
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Pin, Rr Swgarm Joint | |
2 |
|
|
11319-33E50
Pin, Rr Swgarm Joint
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
3 | | Bolt, Crankcase (6x35) | |
3 |
|
|
01547-0635A
Bolt, Crankcase (6x35)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
01547-0665A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
01550-0850A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Болт | |
6 |
|
|
01550-0860A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Болт | |
7 |
|
|
01550-0875A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Bolt, Crankcase (8x105) | |
8 |
|
|
09103-08097
Bolt, Crankcase (8x105)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | .bolt (9x95) | |
9 |
|
|
09103-09012
.bolt (9x95)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
10 | | .bolt (9x80) | |
10 |
|
|
09103-09014
.bolt (9x80)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Bolt, 8x55 | |
11 |
|
|
09106-08184
Bolt, 8x55
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Bolt, 8x55 | |
12 |
|
|
09103-08339
Bolt, 8x55
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Болт | |
13 |
|
|
01547-0630A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Болт | |
14 |
|
|
01547-0645A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Bolt, Oil Pump (l) | |
15 |
|
|
01550-0865A
Bolt, Oil Pump (l)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Болт | |
16 |
|
|
01550-0885A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Шайба | |
17 |
|
|
09168-06023
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка (8.2x14x1.0) | |
18 |
|
|
09168-08016
Прокладка (8.2x14x1.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | .gasket, Crankcase Bolt | |
19 |
|
|
09168-10031
.gasket, Crankcase Bolt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
20 | | Union, Oil Filter Stand | |
20 |
|
|
16591-06B01
Union, Oil Filter Stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | O-ring (not Shown Cover (d:1.9, Id:99.5) ) | |
21 |
|
|
09280-00043
O-ring (not Shown Cover (d:1.9, Id:99.5) )
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Bolt (6x20) (not Shown Cover (6x20) ) | |
22 |
|
|
09139-06151
Bolt (6x20) (not Shown Cover (6x20) )
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
23 | | .bearing, Thrust Lh (green) (see Illus On Fig.7) | |
23 |
|
|
12228-17E00-0D0
.bearing, Thrust Lh (green) (see Illus On Fig.7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-1 | | .bearing, Thrust Lh (red) (see Illus On Fig.7) | |
24-1 |
|
|
12228-17E00-0A0
.bearing, Thrust Lh (red) (see Illus On Fig.7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-2 | | .bearing, Thrust Lh (black) | |
24-2 |
|
|
12228-17E00-0B0
.bearing, Thrust Lh (black)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-3 | | .bearing, Thrust Lh (blue) | |
24-3 |
|
|
12228-17E00-0C0
.bearing, Thrust Lh (blue)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-5 | | .bearing, Thrust Lh (yellow) | |
24-5 |
|
|
12228-17E00-0E0
.bearing, Thrust Lh (yellow)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-6 | | .bearing, Thrust Lh (white) | |
24-6 |
|
|
12228-17E00-0F0
.bearing, Thrust Lh (white)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | .jet, Oil Gallery 3.6 | |
25 |
|
|
11329-02F00
.jet, Oil Gallery 3.6
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Jet, Piston Cooling | |
26 |
|
|
11390-35F00
Jet, Piston Cooling
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Кольцо | |
27 |
|
|
09280-04004
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Болт | |
28 |
|
|
09106-06075
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
29 | | Plug, Balancer Shaft Hole | |
29 |
|
|
09241-26004
Plug, Balancer Shaft Hole
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | .plug | |
30 |
|
|
09246-05006
.plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Заглушка | |
31 |
|
|
09248-12004
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Сливная пробка | |
32 |
|
|
09248-16013
Сливная пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Прокладка | |
33 |
|
|
09168-12002
Прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Gasket (16x22x2.0) | |
34 |
|
|
09168-16002
Gasket (16x22x2.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Кольцо | |
35 |
|
|
09280-08012
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Jet, Head | |
36 |
|
|
09493-28012
Jet, Head
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | .lens, Oil Level | |
37 |
|
|
11971-33210
.lens, Oil Level
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Пружинное стопорное кольцо | |
38 |
|
|
08331-4130A
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Крышка | |
39 |
|
|
11371-01H00
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Gasket, Breather Cover | |
40 |
|
|
11484-01H00
Gasket, Breather Cover
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Valve Assy, Breather Reed | |
41 |
|
|
13150-01H00
Valve Assy, Breather Reed
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Cover, Valve | |
42 |
|
|
11372-01H00
Cover, Valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Bolt, Rr Brake Pipe Clamp | |
43 |
|
|
01547-0616A
Bolt, Rr Brake Pipe Clamp
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Bolt (10x215) | |
45 |
|
|
09103-10041-A05
Bolt (10x215)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Bolt (10x205) | |
46 |
|
|
09103-10145
Bolt (10x205)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Гайка | |
47 |
|
|
09159-10115
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Bolt, Eng Mtg (10x45) | |
48 |
|
|
09106-10069
Bolt, Eng Mtg (10x45)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Bolt, Eng Mtg (10x55) | |
49 |
|
|
09106-10070
Bolt, Eng Mtg (10x55)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Plate, Lower | |
50 |
|
|
11322-01H00
Plate, Lower
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Болт | |
51 |
|
|
09103-06188
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
44 | | Болт | |
44 |
|
|
01547-0630A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
24-4 | | Metal, Crank Thr | |
24-4 |
|
|
12228-17E00-0D0
Metal, Crank Thr
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
