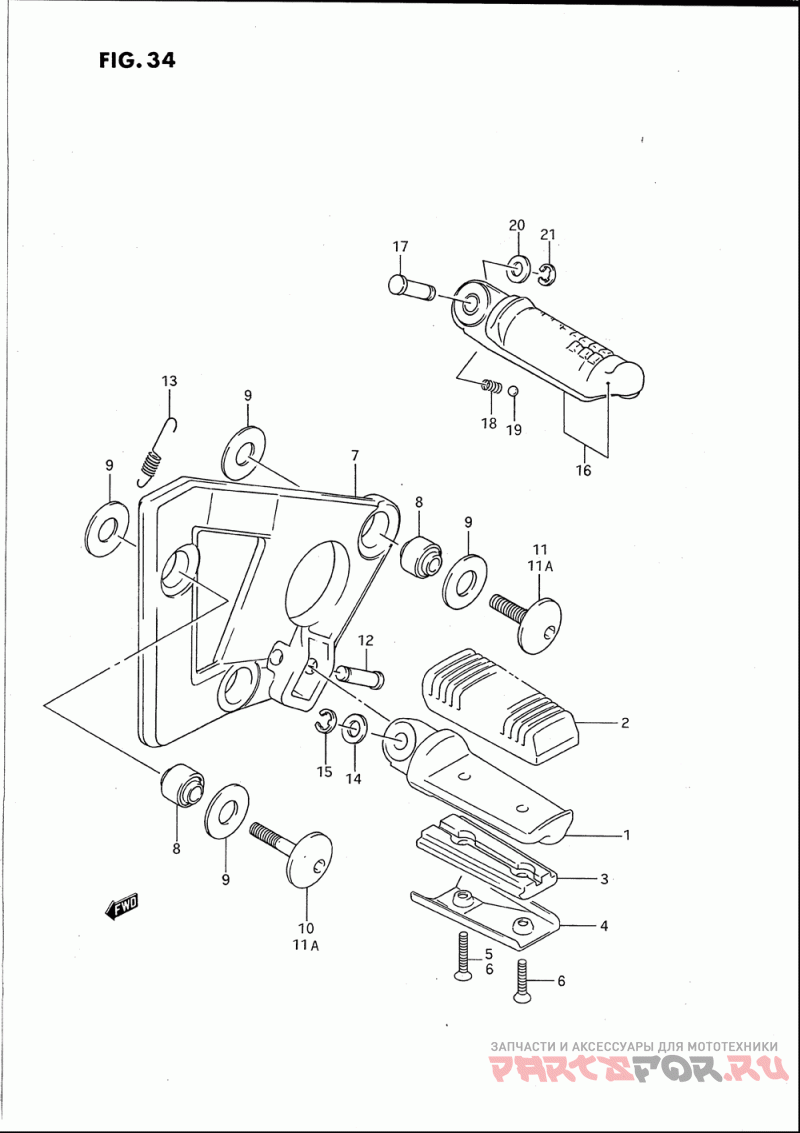

1-1 | | Footrest Assy, Front Rh | |
1-1 |
|
|
43510-20C00
Footrest Assy, Front Rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1-2 | | Footrest Assy, Front Lh | |
1-2 |
|
|
43520-20C00
Footrest Assy, Front Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Опора | |
2 |
|
|
43550-48B10
Опора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Plate, Footrest | |
3 |
|
|
43533-20C00
Plate, Footrest
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Крышка, подставки для ног | |
4 |
|
|
43534-20C00
Крышка, подставки для ног
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Винт | |
5 |
|
|
02122-0520A
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6-1 | | Screw (model Kmodel L/m/n/p/r) | |
6-1 |
|
|
02122-05253
Screw (model Kmodel L/m/n/p/r)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7-1 | | Holder, Front Footrest Rh | |
7-1 |
|
|
43517-20C01
Holder, Front Footrest Rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7-3 | | Holder, Front Footrest Lh | |
7-3 |
|
|
43527-20C01
Holder, Front Footrest Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Втулка | |
8 |
|
|
09319-08036
Втулка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
9 | | Washer, Outer | |
9 |
|
|
09161-12009
Washer, Outer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 12 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
09106-08147
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Болт | |
11 |
|
|
09106-08089
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12-1 | | Штифт | |
12-1 |
|
|
09208-08010
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина | |
13 |
|
|
09443-10037
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14-1 | | Шайба | |
14-1 |
|
|
08322-01087
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14-2 | | Washer, Seat Damper Upper | |
14-2 |
|
|
08322-0108A
Washer, Seat Damper Upper
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | E Ring, Pinion | |
15 |
|
|
08332-1106A
E Ring, Pinion
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16-1 | | Bar, Pillion Footrest Rh | |
16-1 |
|
|
43610-20C01
Bar, Pillion Footrest Rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16-2 | | Bar, Pillion Footrest Lh | |
16-2 |
|
|
43710-20C01
Bar, Pillion Footrest Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Штифт | |
17 |
|
|
09208-08011
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Пружина | |
18 |
|
|
09440-05005
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Ball, Detent No.1 | |
19 |
|
|
06111-07004
Ball, Detent No.1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
