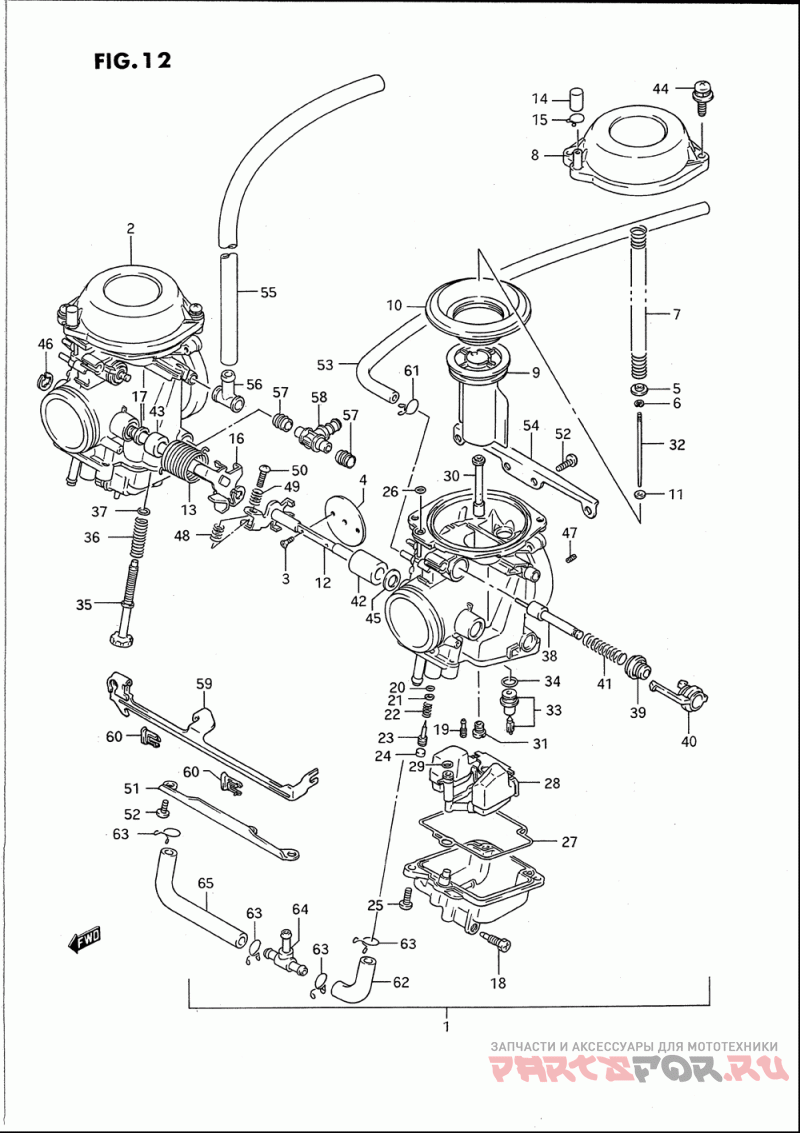

1-1 | | Carburetor Assy, Lh | |
1-1 |
|
|
13201-01D02
Carburetor Assy, Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1-3 | 13201-01D11Carburetor Assy, Lh (model K/l/m/n/p/r/scalifornia Only) | Carburetor Assy, Lh (model K/l/m/n/p/r/scalifornia Only) | |
1-3 |
|
|
13201-01D11
Carburetor Assy, Lh (model K/l/m/n/p/r/scalifornia Only)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2-1 | | Carburetor Assy, Rh | |
2-1 |
|
|
13202-01D02
Carburetor Assy, Rh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2-3 | 13202-01D11Carburetor Assy, Rh (model K/l/m/n/p/r/scalifornia Only) | Carburetor Assy, Rh (model K/l/m/n/p/r/scalifornia Only) | |
2-3 |
|
|
13202-01D11
Carburetor Assy, Rh (model K/l/m/n/p/r/scalifornia Only)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3-1 | | Винт | |
3-1 |
|
|
13604-44080
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | .valve, Throttle (120) | |
4 |
|
|
13551-01D00
.valve, Throttle (120)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | .ring | |
5 |
|
|
13382-42A00
.ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6-1 | | .clip, Needle | |
6-1 |
|
|
13394-10010
.clip, Needle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6-2 | | .e Ring | |
6-2 |
|
|
13394-40D20
.e Ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Пружина | |
7 |
|
|
13417-42A00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | .cover, Diaphragm | |
8 |
|
|
13502-01D00
.cover, Diaphragm
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | .valve, Piston | |
9 |
|
|
13501-01D00
.valve, Piston
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10-1 | | .diaphragm | |
10-1 |
|
|
13507-17C01
.diaphragm
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | .ring | |
11 |
|
|
13387-47010
.ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Поршень комплект (увел1,0) | |
12 |
|
|
13550-01D00
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Пружина | |
13 |
|
|
13573-44B00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Колпачек | |
14 |
|
|
13508-17C00
Колпачек
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | .clip | |
15 |
|
|
13671-05A40
.clip
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Поршень комплект (увел1,0) | |
16 |
|
|
13550-01D10
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | .seal | |
17 |
|
|
13556-44B00
.seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
18-1 | | .screw, Drain | |
18-1 |
|
|
13247-28A00
.screw, Drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18-2 | | .screw, Drain | |
18-2 |
|
|
13247-02340
.screw, Drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | .jet, Pilot (37.5) | |
19 |
|
|
09492-35010
.jet, Pilot (37.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Кольцо | |
20 |
|
|
13295-29900
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Шайба | |
21 |
|
|
13291-29900
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Пружина | |
22 |
|
|
13268-47070
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | .screw, Pilot (1,1/2) | |
23 |
|
|
13279-47070
.screw, Pilot (1,1/2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | .plug | |
24 |
|
|
13281-05A00
.plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Винт | |
25 |
|
|
02112-05127
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Кольцо | |
26 |
|
|
13509-17C00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | .gasket, Float Chamber | |
27 |
|
|
13258-44B00
.gasket, Float Chamber
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | .float Assy | |
28 |
|
|
13240-01D00
.float Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Кольцо | |
29 |
|
|
13374-46710
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30-1 | | .jet, Needle (o-3m) | |
30-1 |
|
|
09494-00871
.jet, Needle (o-3m)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | .jet, Main (122.5) | |
31 |
|
|
09491-24013
.jet, Main (122.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | .needle, Jet (5dh8-1) | |
32 |
|
|
13383-01D00
.needle, Jet (5dh8-1)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | .valve Assy, Needle | |
33 |
|
|
13370-02D00
.valve Assy, Needle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Кольцо | |
34 |
|
|
13374-35C00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | .adjuster | |
35 |
|
|
13267-14D10
.adjuster
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36-1 | | Пружина | |
36-1 |
|
|
13375-14D10
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Шайба | |
37 |
|
|
13427-38300
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | .plunger Assy | |
38 |
|
|
13411-01D00
.plunger Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
39 | | .cap, Starter | |
39 |
|
|
13418-17C00
.cap, Starter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | .holder | |
40 |
|
|
13418-17C10
.holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Пружина | |
41 |
|
|
13417-09110
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
42 | | Поршень комплект (увел1,0) | |
42 |
|
|
13574-01D00
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | .ring | |
43 |
|
|
13574-28A00
.ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Винт | |
44 |
|
|
02112-7516A
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
45 | | Шайба | |
45 |
|
|
13557-47070
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | .e Ring | |
46 |
|
|
13617-44080
.e Ring
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47-1 | | .jet, Air (1.3) | |
47-1 |
|
|
09493-26004
.jet, Air (1.3)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47-2 | | .jet, Air (1.35) | |
47-2 |
|
|
09493-27002
.jet, Air (1.35)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
48 | | Пружина | |
48 |
|
|
13268-96111
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Пружина | |
49 |
|
|
13271-44B00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Винт | |
50 |
|
|
13267-44B00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Пластина | |
51 |
|
|
13628-01D00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Hose (5x9x350) | |
53 |
|
|
13684-01D10
Hose (5x9x350)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Пластина | |
54 |
|
|
13628-01D10
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Hose, Fuel (l:600->160) | |
55 |
|
|
09354-70113-600
Hose, Fuel (l:600->160)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Шланг | |
56 |
|
|
13684-20C10
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Уплотнение | |
57 |
|
|
13673-44B00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
58 | | Ниппель | |
58 |
|
|
13685-44B00
Ниппель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Рычаг | |
59 |
|
|
13413-01D00
Рычаг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Держатель | |
60 |
|
|
13439-17C00
Держатель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | Зажим | |
61 |
|
|
09401-08410
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Шланг | |
62 |
|
|
13684-48B10
Шланг
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Зажим | |
63 |
|
|
09401-10401
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
64 | | Ниппель | |
64 |
|
|
13685-48B00
Ниппель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
