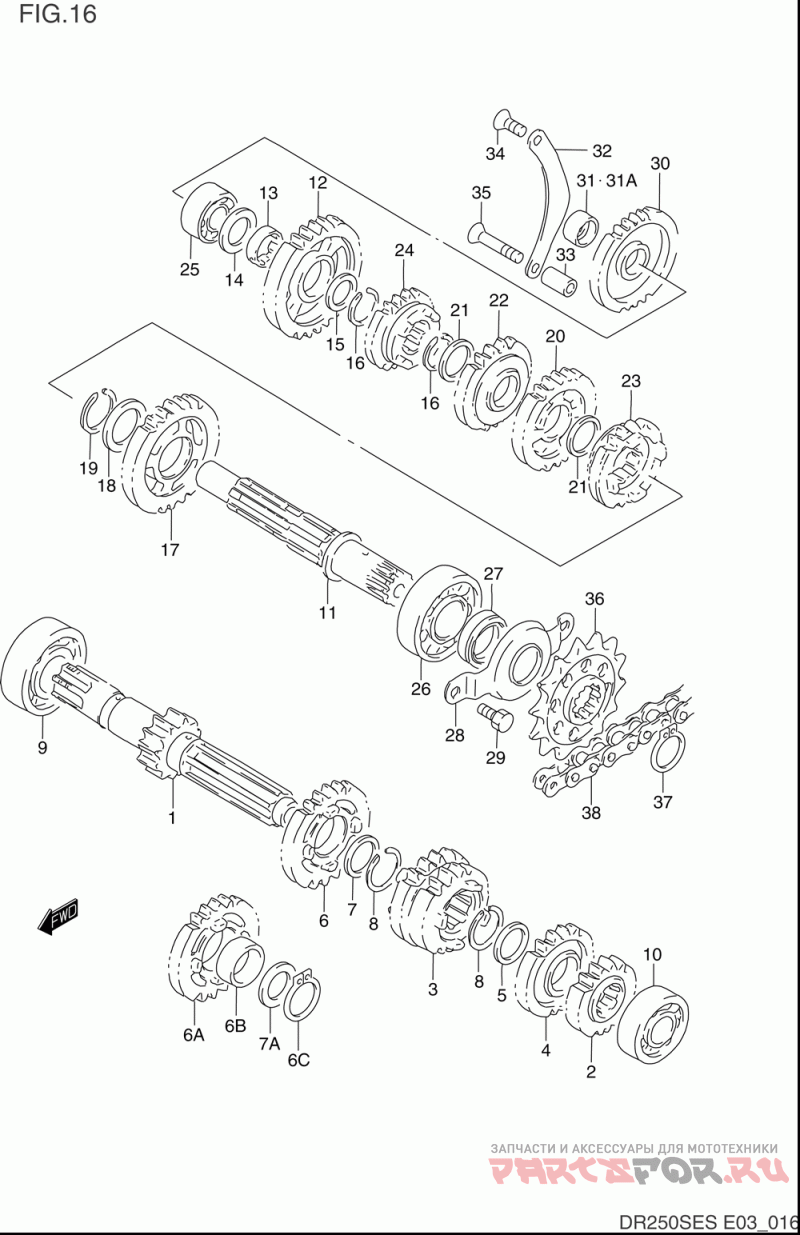

1-1 | | Countershaft (nt:12) | |
1-1 |
|
|
24120-14D03
Countershaft (nt:12)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Gear, 2nd Drive (nt:15) | |
2 |
|
|
24221-14D01
Gear, 2nd Drive (nt:15)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3-1 | | Поршень комплект (увел1,0) | |
3-1 |
|
|
24231-15D01
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3-2 | | Gear, 3rd/4th Drive (nt:18/18 | |
3-2 |
|
|
24231-14D00
Gear, 3rd/4th Drive (nt:18/18
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4-1 | | Gear, 5th Drive (nt:23) | |
4-1 |
|
|
24251-15D00
Gear, 5th Drive (nt:23)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4-2 | | Gear, 5th Drive (nt:21) | |
4-2 |
|
|
24251-14D00
Gear, 5th Drive (nt:21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Регулировочная прокладка | |
5 |
|
|
09181-22111
Регулировочная прокладка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Gear, 6th Drive (nt:24) | |
6 |
|
|
24260-15D00
Gear, 6th Drive (nt:24)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6A-1 | | Gear, 6th Drive (nt:24) | |
6A-1 |
|
|
24261-15D02
Gear, 6th Drive (nt:24)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6A-2 | | Gear, 6th Drive (nt:23) | |
6A-2 |
|
|
24261-14D02
Gear, 6th Drive (nt:23)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6B | | Bush (22x27x0.5) | |
6B |
|
|
09300-22008
Bush (22x27x0.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6C | | Circlip, Final Driven | |
6C |
|
|
08331-3122A
Circlip, Final Driven
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Washer (22x28x1.0) | |
7 |
|
|
09181-22139
Washer (22x28x1.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7A | | Washer, 6th Drive | |
7A |
|
|
09181-22167
Washer, 6th Drive
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8-1 | | Circlip (model L/mmodel N/p/r/s) | |
8-1 |
|
|
09380-22006
Circlip (model L/mmodel N/p/r/s)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9-1 | | Bearing, 20x52x1 | |
9-1 |
|
|
09262-20145
Bearing, 20x52x1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10-1 | | Bearing, Cntr Shaft Lh | |
10-1 |
|
|
09262-17027
Bearing, Cntr Shaft Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11-1 | | Driveshaft | |
11-1 |
|
|
24130-14D14
Driveshaft
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Gear, 1st Driven (nt:29) | |
12 |
|
|
24311-14D01
Gear, 1st Driven (nt:29)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Bush, 1st Driven Gear | |
13 |
|
|
24312-14D00
Bush, 1st Driven Gear
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Упорная шайба | |
14 |
|
|
08211-17322
Упорная шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Gear, 2nd Driven (nt:26) | |
17 |
|
|
24320-14D00
Gear, 2nd Driven (nt:26)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Washer, 5th Drive | |
18 |
|
|
09181-25167
Washer, 5th Drive
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Пружинное стопорное кольцо | |
19 |
|
|
09380-25010
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-1 | | Gear, 3rd Driven (nt:23) | |
20-1 |
|
|
24331-15D01
Gear, 3rd Driven (nt:23)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20-3 | | Gear, 3rd Driven (nt:24) | |
20-3 |
|
|
24331-14D01
Gear, 3rd Driven (nt:24)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22-1 | | Поршень комплект (увел1,0) | |
22-1 |
|
|
24341-15D00
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22-2 | | Gear, 4th Driven (nt:20) | |
22-2 |
|
|
24341-14D00
Gear, 4th Driven (nt:20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23-1 | | Gear, 5th Driven (nt:19) | |
23-1 |
|
|
24351-15D00
Gear, 5th Driven (nt:19)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23-2 | | Gear, 5th Driven (nt:20) | |
23-2 |
|
|
24351-14D01
Gear, 5th Driven (nt:20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-1 | | Gear, 6th Driven (nt:17) | |
24-1 |
|
|
24361-15D00
Gear, 6th Driven (nt:17)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24-2 | | Gear, 6th Driven (nt:19) | |
24-2 |
|
|
24361-14D01
Gear, 6th Driven (nt:19)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Bearing (17x40x17.5) | |
25 |
|
|
09267-17003
Bearing (17x40x17.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Bearing, Drive Shaft, Lh | |
26 |
|
|
09262-22024
Bearing, Drive Shaft, Lh
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Oil Seal (22x34x7) | |
27 |
|
|
09283-22025
Oil Seal (22x34x7)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Retainer, Drive Shaft Oil Sea | |
28 |
|
|
24751-14D00
Retainer, Drive Shaft Oil Sea
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29-1 | | Болт | |
29-1 |
|
|
01500-0612A
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Gear, Kick Starter Idle | |
30 |
|
|
26261-14D10
Gear, Kick Starter Idle
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Bush, Kick Starter | |
31 |
|
|
26262-14D00
Bush, Kick Starter
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31A | | .sprocket Drum Shaft Spacer | |
31A |
|
|
09180-17004
.sprocket Drum Shaft Spacer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Седло | |
32 |
|
|
26264-14D00
Седло
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Spacer (6.5x12x21) | |
33 |
|
|
09180-06314
Spacer (6.5x12x21)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34-1 | | Винт | |
34-1 |
|
|
02122-06167
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34-2 | | Винт | |
34-2 |
|
|
02122-0616A
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35-1 | | Винт | |
35-1 |
|
|
02122-06353
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36-1 | | Sprocket, Engine (nt:13) | |
36-1 |
|
|
27511-37F00
Sprocket, Engine (nt:13)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36-2 | | Sprocket (nt:14) | |
36-2 |
|
|
27510-47D00
Sprocket (nt:14)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Circlip, Sprocket | |
37 |
|
|
09380-22012
Circlip, Sprocket
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38-1 | | Цепь | |
38-1 |
|
|
27600-06C20-114
Цепь
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38-2 | | Chain, Drive (did520v7x108le) | |
38-2 |
|
|
27600-01C10-108
Chain, Drive (did520v7x108le)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35-1 | | Винт | |
35-1 |
|
|
02122-0635B
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
