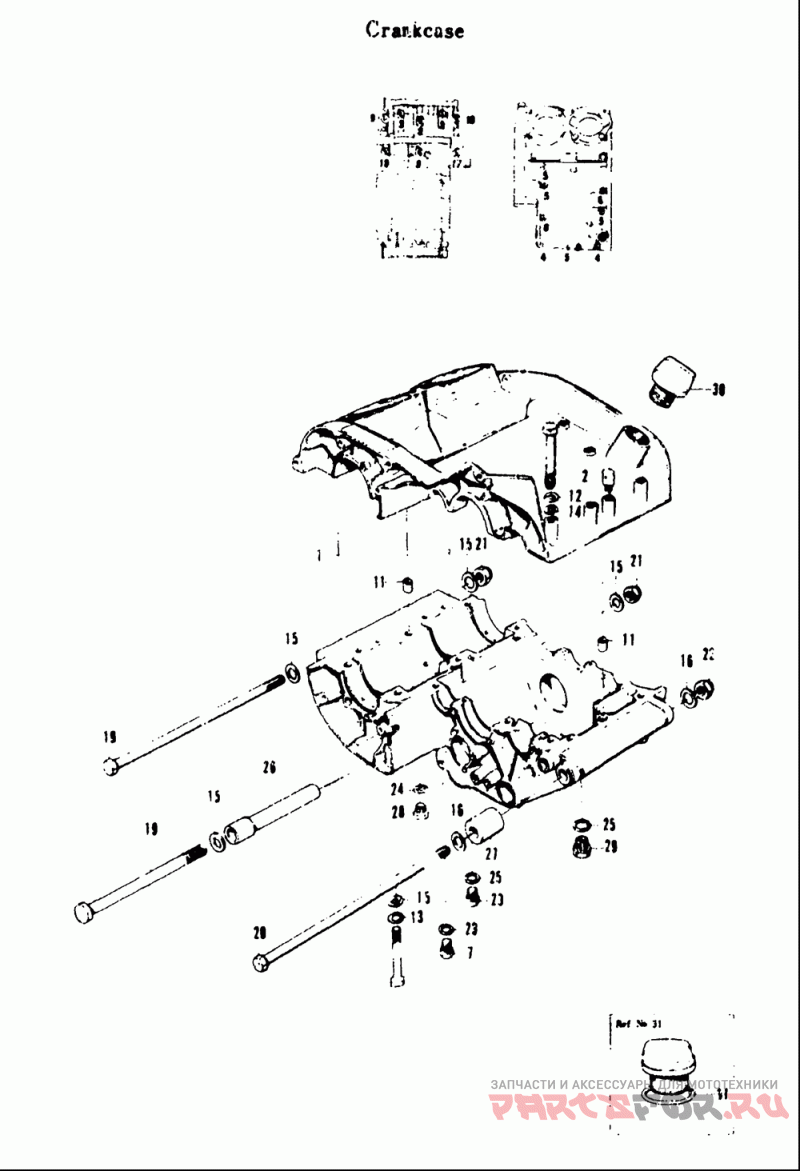

1 | 11300-11813(tc250; Includes Ref, Nos. 3 - 6. B15,17,18) | (tc250; Includes Ref, Nos. 3 - 6. B15,17,18) | |
1 |
|
|
11300-11813
(tc250; Includes Ref, Nos. 3 - 6. B15,17,18)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Plug, Breather | |
2 |
|
|
24821-09001
Plug, Breather
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Болт | |
3 |
|
|
01500-0640B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Болт | |
4 |
|
|
01500-06507
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | | Болт | |
5 |
|
|
01500-0655B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | | Болт (6x60) | |
6 |
|
|
09103-06064
Болт (6x60)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Болт | |
8 |
|
|
01500-08507
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Болт | |
9 |
|
|
01500-0860B
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Болт | |
10 |
|
|
01500-08853
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Палец | |
11 |
|
|
04211-11129
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | .lock Washer | |
12 |
|
|
08321-01067
.lock Washer
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
13 | | Шайба | |
13 |
|
|
08321-01087
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
14 | | Шайба | |
14 |
|
|
08322-0106A
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
15 | | Шайба | |
15 |
|
|
08322-01087
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
16 | | Washer, Throttle Drum | |
16 |
|
|
08322-01107
Washer, Throttle Drum
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Болт | |
17 |
|
|
09100-08023
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Поршень комплект (увел1,0) | |
18 |
|
|
09100-08026
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Поршень комплект (увел1,0) | |
19 |
|
|
09100-08043
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Поршень комплект (увел1,0) | |
20 |
|
|
09100-10034
Поршень комплект (увел1,0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
09159-08020
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | 09168-08016Gasket (8.2x14x1.0) (tc250; I.d.*8(0.31). O.d.*14(0.55)t.*1.0(0.04)) | Gasket (8.2x14x1.0) (tc250; I.d.*8(0.31). O.d.*14(0.55)t.*1.0(0.04)) | |
23 |
|
|
09168-08016
Gasket (8.2x14x1.0) (tc250; I.d.*8(0.31). O.d.*14(0.55)t.*1.0(0.04))
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Gasket, Oil Gallery Plug | |
24 |
|
|
09168-10002
Gasket, Oil Gallery Plug
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | .gasket (14.1x18x1.5) | |
25 |
|
|
09168-14004
.gasket (14.1x18x1.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | 09180-08006(tc250; I.d.=8.7(0.34). O.d.=16(0.63tc250; I.d.=8.7(0.34). O.d.=16(0.63) L.=168(6.61)) | (tc250; I.d.=8.7(0.34). O.d.=16(0.63tc250; I.d.=8.7(0.34). O.d.=16(0.63) L.=168(6.61)) | |
26 |
|
|
09180-08006
(tc250; I.d.=8.7(0.34). O.d.=16(0.63tc250; I.d.=8.7(0.34). O.d.=16(0.63) L.=168(6.61))
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | 09180-10002(tc250; I.d.=10.5(0.41). O.d.=22(0.8tc250; I.d.=10.5(0.41). O.d.=22(0.87) W.=30.4(1.20)) | (tc250; I.d.=10.5(0.41). O.d.=22(0.8tc250; I.d.=10.5(0.41). O.d.=22(0.87) W.=30.4(1.20)) | |
27 |
|
|
09180-10002
(tc250; I.d.=10.5(0.41). O.d.=22(0.8tc250; I.d.=10.5(0.41). O.d.=22(0.87) W.=30.4(1.20))
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Plug, Oil Drain | |
28 |
|
|
09247-10001
Plug, Oil Drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | .plug, Oil Drain | |
29 |
|
|
09247-14002
.plug, Oil Drain
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Крышка заливная | |
30 |
|
|
09200-20810
Крышка заливная
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | O Ring, D:2.4, Id:21.8 | |
31 |
|
|
09280-22001
O Ring, D:2.4, Id:21.8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
