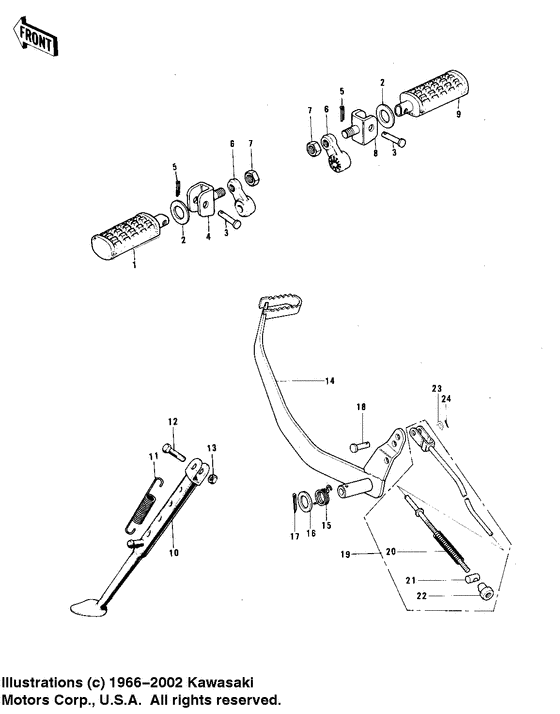

1 | | Step-assy,fr,lh Step-assy,fr,lh; | |
1 |
|
|
34027-1114
Step-assy,fr,lh Step-assy,fr,lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Washer pl 22.5x36x2.3 | |
2 |
|
|
92022-204
Washer pl 22.5x36x2.3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | | Pin-footrest bar fit Pin-footrest bar fit; | |
3 |
|
|
92043-080
Pin-footrest bar fit Pin-footrest bar fit;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | | Holder,fotrst bar,lh Holder,fotrst bar,lh; | |
4 |
|
|
34021-001-10
Holder,fotrst bar,lh Holder,fotrst bar,lh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | ワリ ピン，2.5x15 | |
5 |
|
|
550AA2515
ワリ ピン，2.5x15
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pin-cotter,2.5x15 Pin,cotter,2.5x15; | |
5 |
|
|
550D2515
Pin-cotter,2.5x15 Pin,cotter,2.5x15;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Bracket-footrest bar | |
6 |
|
|
34007-009
Bracket-footrest bar
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Гайка | |
7 |
|
|
92210-1373
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Nut-lock,12mm Nut-lock,12mm; | |
7 |
|
|
92019-009
Nut-lock,12mm Nut-lock,12mm;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | | Holder-fotrst bar,rh Holder-fotrst bar,rh; | |
8 |
|
|
34021-003-10
Holder-fotrst bar,rh Holder-fotrst bar,rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Step-assy,fr,rh Step-assy,fr,rh; | |
9 |
|
|
34027-1115
Step-assy,fr,rh Step-assy,fr,rh;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Стэнд боковой | |
10 |
|
|
34024-028
Стэнд боковой
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Spring main stand | |
11 |
|
|
34023-005
Spring main stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Bolt,10x28 Bolt,10x28; | |
12 |
|
|
113G1028
Bolt,10x28 Bolt,10x28;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | ロツカク ナツト(コガタ ホソメ)，10mm | |
13 |
|
|
315AA1000
ロツカク ナツト(コガタ ホソメ)，10mm
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Гайка,10MM Nut 10mm; | |
13 |
|
|
315B1000
Гайка,10MM Nut 10mm;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Pedal-brake | |
14 |
|
|
43001-046
Pedal-brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пружина педали тормоза Spring,brake pedal; | |
15 |
|
|
43005-033
Пружина педали тормоза Spring,brake pedal;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Washer-brake pedal Washer brake pedal; | |
16 |
|
|
92022-085
Washer-brake pedal Washer brake pedal;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | ワリ ピン，3.0x30 | |
17 |
|
|
550AA3030
ワリ ピン，3.0x30
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pin-cotter,3.0x30 Pin cotter 3.0x30; | |
17 |
|
|
550D3030
Pin-cotter,3.0x30 Pin cotter 3.0x30;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Штифт | |
18 |
|
|
92043-125
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pin-brake rod fitting Pin-brake rod fitting; | |
18 |
|
|
92043-064
Pin-brake rod fitting Pin-brake rod fitting;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Rod assy-brake | |
19 |
|
|
43010-013
Rod assy-brake
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Пружина Spring,brake rod; | |
20 |
|
|
43012001
Пружина Spring,brake rod;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | ピン，ブレーキ ロツド | |
21 |
|
|
92043-0147
ピン，ブレーキ ロツド
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Штырь Pin brake; | |
21 |
|
|
92043-039
Штырь Pin brake;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Nut-brake rod adjust Nut-brake rod adjust; | |
22 |
|
|
92015-042
Nut-brake rod adjust Nut-brake rod adjust;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба | |
23 |
|
|
410AA0600
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Шайба обыкновенная,6MM Washer plain 6mm; | |
23 |
|
|
410B0600
Шайба обыкновенная,6MM Washer plain 6mm;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | ワリ ピン，2.0x15 | |
24 |
|
|
550AA2015
ワリ ピン，2.0x15
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
|
замена |
| | | Pin-cotter|pin-cotter,2.0x15 Pin cotter 2.0x15; | |
24 |
|
|
550D2015
Pin-cotter|pin-cotter,2.0x15 Pin cotter 2.0x15;
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
