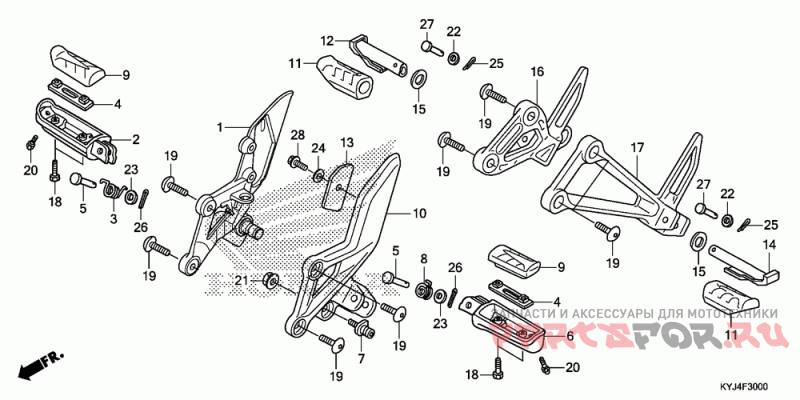

01 | | Деталь Holder, R. Step | |
01 |
|
|
50600-KYJ-900
Деталь Holder, R. Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
02 | | Подножка правая | |
02 |
|
|
50612-KYJ-305
Подножка правая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
03 | | Пружинка правая | |
03 |
|
|
50617-445-840
Пружинка правая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
04 | | Деталь Plate, Step Setting | |
04 |
|
|
50619-MM5-000
Деталь Plate, Step Setting
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
05 | | Палец | |
05 |
|
|
50639-ML0-010
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
06 | | Подножка левая | |
06 |
|
|
50642-KYJ-305
Подножка левая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
07 | | Деталь Pivot, Change Pedal | |
07 |
|
|
50643-KYJ-900
Деталь Pivot, Change Pedal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
08 | | Пружинка левая | |
08 |
|
|
50644-445-840
Пружинка левая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
09 | | Деталь Rubber, Main Step | |
09 |
|
|
50661-KYJ-305
Деталь Rubber, Main Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь Holder, L. Step | |
10 |
|
|
50700-KYJ-900
Деталь Holder, L. Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь Rubber, Pillion Step | |
11 |
|
|
50710-KYJ-305
Деталь Rubber, Pillion Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Деталь Bar, R. Pillion Step | |
12 |
|
|
50711-KYJ-305
Деталь Bar, R. Pillion Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Деталь Weight, Step Holder | |
13 |
|
|
50711-KYJ-900
Деталь Weight, Step Holder
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Деталь Bar, L. Pillion Step | |
14 |
|
|
50712-KYJ-305
Деталь Bar, L. Pillion Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Пластина | |
15 |
|
|
50714-KBA-930
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | Держатель правый | |
16 |
|
|
50715-KYJ-900
Держатель правый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Держатель левый | |
17 |
|
|
50725-KYJ-900
Держатель левый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Болт | |
18 |
|
|
90115-MV9-000
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | Болт (8x22) | |
19 |
|
|
90127-KYJ-900
Болт (8x22)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь Bolt, Cap (8x8) | |
20 |
|
|
92501-08008-0A
Деталь Bolt, Cap (8x8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка | |
21 |
|
|
94050-08080
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Шайба (6мм) | |
22 |
|
|
94101-06800
Шайба (6мм)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
23 | | Шайба (8mm) | |
23 |
|
|
94102-08000
Шайба (8mm)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Шайба (6мм) | |
24 |
|
|
94103-06700
Шайба (6мм)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Деталь Pin, Cotter (1.6x25) | |
25 |
|
|
94201-16250
Деталь Pin, Cotter (1.6x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Шплинт (2.0x15) | |
26 |
|
|
94201-20150
Шплинт (2.0x15)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Деталь Pin B, Pillion Step | |
27 |
|
|
95015-82000
Деталь Pin B, Pillion Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Болт (6x10) | |
28 |
|
|
95701-06010-07
Болт (6x10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
