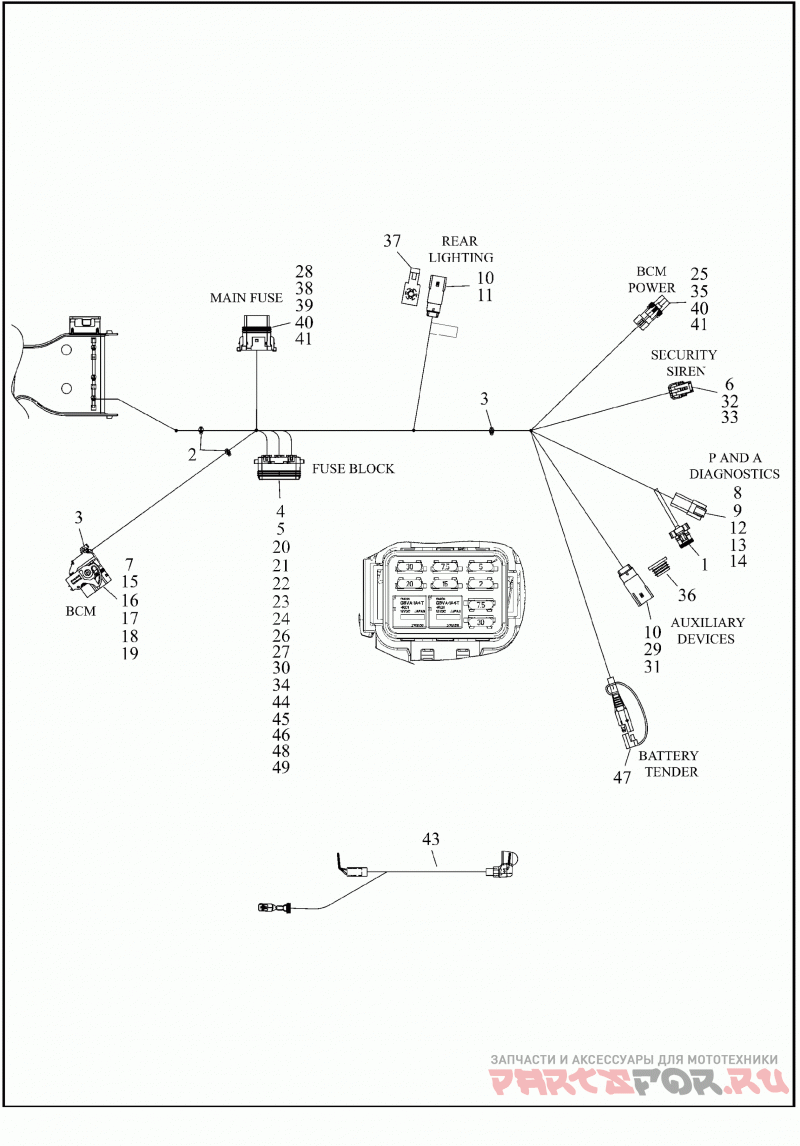

WIRING HARNESS, MAIN (8 OF 8)

Harley Davidson FLTRXSE 1TCL CVO ROAD GLIDE (2018)

Harley Davidson
#oem кодцена
1
6990
Пробка шестиконтактная, влагозащищённая
2
10006
Кабельный хомут
3
10065
Кабельный хомут
4
31586-07
Реле
5
54305-98
Предохранитель 2 А (серый)
6
72064-06
Корпус 3-позиционный, гнездо (чёрный)
7
72081-11
Корпус 48-позиционный, гнездо (чёрный)
8
72106-94BK
Разъём, 6-контактный штифтовой (чёрный)
9
72146-94
Вторичный замок 6-контактный, штырь (зелёный)
10
72169-07
Контактный штырь, 16–20 AWG (Англия, HDI)
11
72188-07BK
Корпус 6-позиционный, штырь (чёрный)
12
72190-94
Контактный штырь, 16–18 калибр
13
72194-94
Контактный штырь, 20 AWG
14
72195-94
Уплотнение штифта
15
72209-11
Крышка укладки проводов
16
72222-11
Контакт-гнездо, 18–20 калибр
17
72226-11
Контакт-гнездо, 14–16 калибр
18
72227-11
Контакт-гнездо, 18–20 AWG
19
72256-11
Уплотнение штифта
20
72296-95
Контакт-гнездо, 14–16 AWG
21
72298-95
Пробка полости
22
72308-97
Контакт-гнездо, 12–14 AWG
23
72331-95
Предохранитель 5 А (бежевый)
24
72345-02
Предохранитель 20 А (жёлтый)
25
72350-11
Корпус 1-позиционный, гнездо (чёрный)
26
72356-95
Контакт-гнездо, 18–20 AWG
27
72412-97
Уплотнение провода, 12-14 AWG
28
69200336A
Предохранитель, 50 А Maxi, красный
29
72175-07BK
Корпус 4-позиционный, штырь (чёрный)
30
72330-95
Предохранитель 15 А (синий)
31
72473-07
Уплотнение штифта
32
72484-08
Контакт-гнездо, 20 AWG
33
72486-08
Уплотнение провода 20 AWG (зелёное)
34
72539-06
Предохранитель 30 А, мини (зелёный)
35
72575-11
Вторичный замок 1-контактный, гнездо (чёрный)
36
72632-10
Защитная заглушка, четырёхконтактный штырь
37
73213-07
Фиксатор закреплённый (Англия, HDI)
38
73301-04
Корпус 2-позиционный, штырь (чёрный)
39
73303-04
Вторичный замок 2-контактный, гнездо (чёрный)
40
73304-04
Контакт-гнездо, 10 AWG
41
73305-04
Уплотнение провода 10 AWG (синий)
42
11100115
Ткань, обмотка жгута проводов 50 м (не показана)
43
69201130
Жгут проводов, положительная клемма аккумулятора к стартеру, с 73304-04, 73305-04 и 69201307
44
69200194
Корпус 24-позиционный, блок предохранителей
45
69201768
Крышка, блок предохранителей/реле, CVO FLTRXSE
46
69200199
Уплотнение провода фиолетовое
47
69200212
Жгут проводов для зарядного устройства аккумулятора
48
69200293
Предохранитель 7,5 А (коричневый)
49
69200312
Вторичный замок 24-контактный, блок предохранителей
