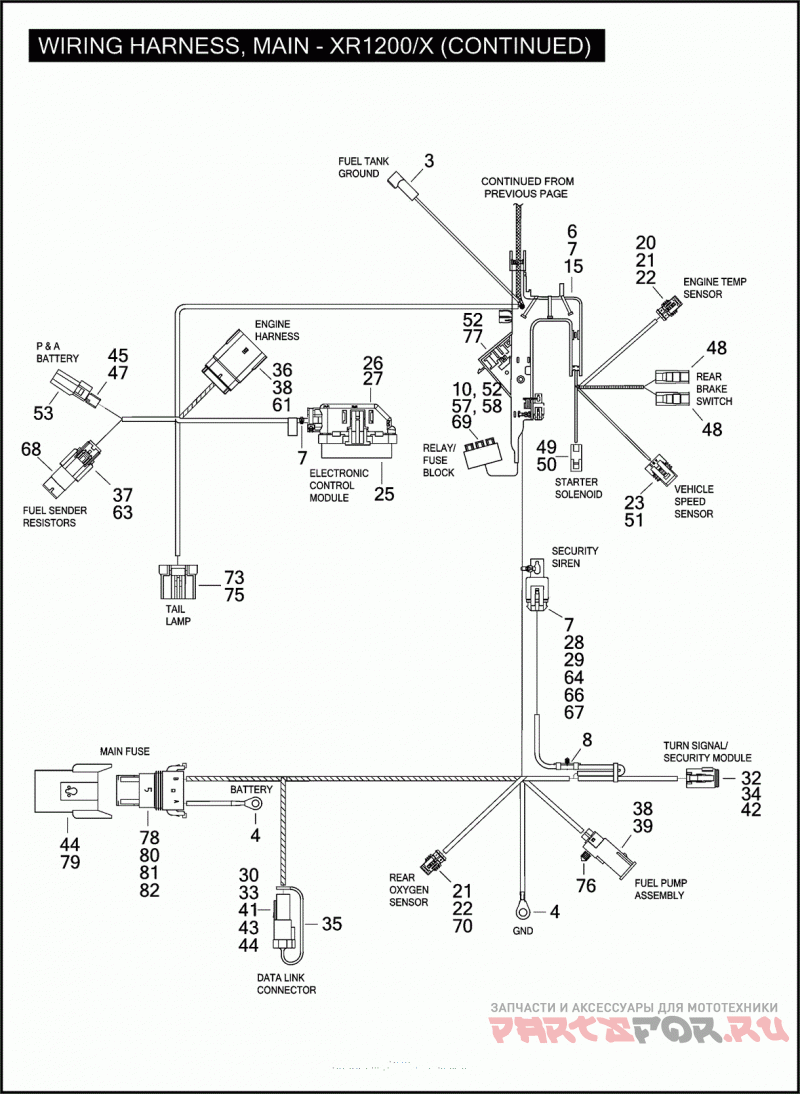

WIRING HARNESS, MAIN - XR1200/X (2 OF 2)

Harley Davidson XR1200X 1LD6 XR1200X (2010)

Harley Davidson
#oem кодцена
70225-10
Деталь WIRING HARNESS MAIN (CONTINUED)
45
72260-04
Корпус 1-позиционный
46
72272-07
Контакт-гнездо, 14–16 AWG
47
72289-04
Контакт
48
72290-94
Контакт изолированный
49
72291-94
Контакт-гнездо, 14–16 AWG
50
72295-94
Корпус разъёма стартера
51
72312-04
Корпус 3-позиционный, гнездо
52
72330-95
Предохранитель 15 А (синий)
53
72378-04
Деталь CAP RED
54
72405-98BK
Сборка провода нажимная, литая угловая, длина 65-1/2 дюйма
55
72414-07BK
Корпус 6-позиционный, гнездо (чёрный)
56
72430-00
Блок предохранителей
57
72434-00
Контакт
58
72441-04
Деталь TERMINAL 12-14 GAUGE
59
72445-99TN
Деталь TERMINAL FEMALE (TAN)
60
72469-07GY
Корпус 8-позиционный, гнездо (серый)
61
72473-07
Уплотнение штифта
62
72487-07BK
Корпус 12-позиционный, гнездо (чёрный)
63
72512-07BK
Корпус 3-позиционный, гнездо (чёрный)
64
72516-01
Пылезащитный колпачок разъёма сирены
65
72519-09BK
Резистор в сборе датчика топлива
66
72543-07BK
Корпус 3-позиционный, гнездо (чёрный)
67
72544-07
Вторичный замок 3-контактный, гнездо (чёрный)
68
72545-08
Резистор в сборе датчика топлива
69
72592-10
Контакт
70
72611-07
Контакт-гнездо, 16–20 калибр
71
73104-96BK
Корпус 4-позиционный
72
73106-96BK
Корпус 6-позиционный, штырь (чёрный)
73
73156-96BK
Деталь SOCKET HOUSING 6-WAY (BLACK)
74
73190-96
Контактный штырь, 16–20 AWG
75
73191-96
Деталь SOCKET TERMINAL 16-20 AWG
76
73213-07
Фиксатор закреплённый (Англия, HDI)
77
73228-10
Деталь COVER FUSEBLOCK
78
73301-04
Корпус 2-позиционный, штырь (чёрный)
79
73302-04
Деталь COVER MAXI-FUSE, FUSE BLOCK
80
73303-04
Вторичный замок 2-контактный, гнездо (чёрный)
81
73304-04
Контакт-гнездо, 10 AWG
82
73305-04
Уплотнение провода 10 AWG (синий)
83
74112-98BK
Корпус 2-позиционный, гнездо (чёрный)
84
74120-08
Провод постоянного тока в сборе
85
74152-98
Вторичный замок 2-контактный, гнездо (оранжевый)
86
74191-98
Контакт-гнездо, 16–20 AWG
