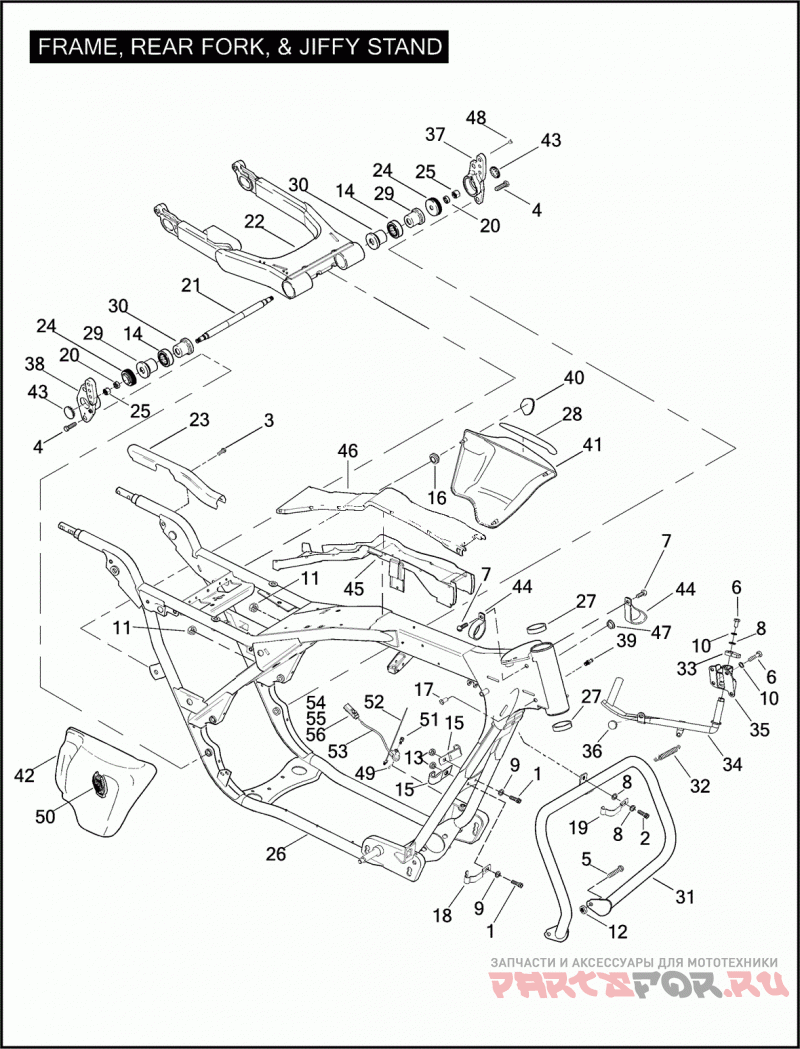

1 | 1001SCREW 1/4-20 X 5/8 TORX BUTTON HD., SELF-TAPPING (GRADE 8) | SCREW 1/4-20 X 5/8 TORX BUTTON HD., SELF-TAPPING (GRADE 8) | |
1 |
|
|
1001
SCREW 1/4-20 X 5/8 TORX BUTTON HD., SELF-TAPPING (GRADE 8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | 2708ASCREW 5/16-18 X 1 SOCKET HD. | SCREW 5/16-18 X 1 SOCKET HD. | |
2 |
|
|
2708A
SCREW 5/16-18 X 1 SOCKET HD.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | 2782SCREW 5/16-18 X 1/2 TRUSS HD. (GRADE 2) | SCREW 5/16-18 X 1/2 TRUSS HD. (GRADE 2) | |
3 |
|
|
2782
SCREW 5/16-18 X 1/2 TRUSS HD. (GRADE 2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
4 | 3057SCREW 7/16-14 X 1-1/4 HEX HEAD W/WASHER, W/LOCK PATCH | SCREW 7/16-14 X 1-1/4 HEX HEAD W/WASHER, W/LOCK PATCH | |
4 |
|
|
3057
SCREW 7/16-14 X 1-1/4 HEX HEAD W/WASHER, W/LOCK PATCH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | 3678SCREW 3/8-16 X 7/8 TORX PAN HD. | SCREW 3/8-16 X 7/8 TORX PAN HD. | |
5 |
|
|
3678
SCREW 3/8-16 X 7/8 TORX PAN HD.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | 3987BOLT 5/16-18 X 3/4 HEX HD. (GRADE 5) | BOLT 5/16-18 X 3/4 HEX HD. (GRADE 5) | |
6 |
|
|
3987
BOLT 5/16-18 X 3/4 HEX HD. (GRADE 5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
7 | 4124SCREW NO. 10 X 5/8 SELF-TAPPING | SCREW NO. 10 X 5/8 SELF-TAPPING | |
7 |
|
|
4124
SCREW NO. 10 X 5/8 SELF-TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
8 | 6702WASHER 5/16 X 11/16 X 1/16 | WASHER 5/16 X 11/16 X 1/16 | |
8 |
|
|
6702
WASHER 5/16 X 11/16 X 1/16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
9 | 6703WASHER 1/4 X 5/8 X 1/16 | WASHER 1/4 X 5/8 X 1/16 | |
9 |
|
|
6703
WASHER 1/4 X 5/8 X 1/16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | LOCKWASHER 5/16 | |
10 |
|
|
7041
LOCKWASHER 5/16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | NUT M6 FLANGE | |
11 |
|
|
7495
NUT M6 FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | 7601LOCKNUT 3/8-16 FLANGE | LOCKNUT 3/8-16 FLANGE | |
12 |
|
|
7601
LOCKNUT 3/8-16 FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | 7688NUT 1/4-20 X 7/32 X 7/16 (GRADE 2) | NUT 1/4-20 X 7/32 X 7/16 (GRADE 2) | |
13 |
|
|
7688
NUT 1/4-20 X 7/32 X 7/16 (GRADE 2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Подшипник | |
14 |
|
|
9208
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Зажим | |
15 |
|
|
10092
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | GROMMET SIDE COVER | |
16 |
|
|
11491A
GROMMET SIDE COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
17 | | RIVNUT FLATHEAD | |
17 |
|
|
11604
RIVNUT FLATHEAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | 14148-86ENGINE GUARD LABEL (NOT ILLUSTRATED) | ENGINE GUARD LABEL (NOT ILLUSTRATED) | |
17 |
|
|
14148-86
ENGINE GUARD LABEL (NOT ILLUSTRATED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | RETAINER CLUTCH LINE | |
18 |
|
|
38901-08
RETAINER CLUTCH LINE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | RETAINER CABLE, UPPER | |
19 |
|
|
38904-08
RETAINER CABLE, UPPER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
47491-02A
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | SHAFT REAR FORK | |
21 |
|
|
47505-02
SHAFT REAR FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 47549-02AFORK REAR, W/ 9208 & 48489-02 (BLACK) | FORK REAR, W/ 9208 & 48489-02 (BLACK) | |
22 |
|
|
47549-02A
FORK REAR, W/ 9208 & 48489-02 (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | COVER RIGHT | |
23 |
|
|
47558-07
COVER RIGHT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | COVER LEFT | |
23 |
|
|
47560-07
COVER LEFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | SPACER LARGE | |
24 |
|
|
47564-86B
SPACER LARGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | LOCKNUT | |
25 |
|
|
47606-02
LOCKNUT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | FRAME W/ 48315-60 & 50972-75 (BLACK) | |
26 |
|
|
47900-08BHP
FRAME W/ 48315-60 & 50972-75 (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | CUP BEARING | |
27 |
|
|
48315-60
CUP BEARING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | WEAR PAD RIGHT | |
28 |
|
|
48419-04
WEAR PAD RIGHT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | WEAR PAD LEFT | |
28 |
|
|
48420-04
WEAR PAD LEFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | SPACER OUTER | |
29 |
|
|
48487-02
SPACER OUTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | SPACER INNER | |
30 |
|
|
48489-02
SPACER INNER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | 49184-97ENGINE GUARD W/ 2708A, 6702 & 14148-86 | ENGINE GUARD W/ 2708A, 6702 & 14148-86 | |
31 |
|
|
49184-97
ENGINE GUARD W/ 2708A, 6702 & 14148-86
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | SPRING jiffy stand | |
32 |
|
|
49725-07A
SPRING jiffy stand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | STOP LEG | |
33 |
|
|
50015-74A
STOP LEG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | LEG JIFFY STAND | |
34 |
|
|
50075-07A
LEG JIFFY STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | BRACKET LEG, JIFFY STAND | |
35 |
|
|
50078-81B
BRACKET LEG, JIFFY STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | BUMPER LEG, JIFFY STAND | |
36 |
|
|
50245-07
BUMPER LEG, JIFFY STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | BRACKET REAR FORK, LEFT (BLACK) | |
37 |
|
|
50588-07
BRACKET REAR FORK, LEFT (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | 50589-07BRACKET REAR FORK, RIGHT (BLACK) | BRACKET REAR FORK, RIGHT (BLACK) | |
38 |
|
|
50589-07
BRACKET REAR FORK, RIGHT (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | FITTING lubrication | |
39 |
|
|
83459-09
FITTING lubrication
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | WEAR PAD | |
40 |
|
|
66055-93
WEAR PAD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
