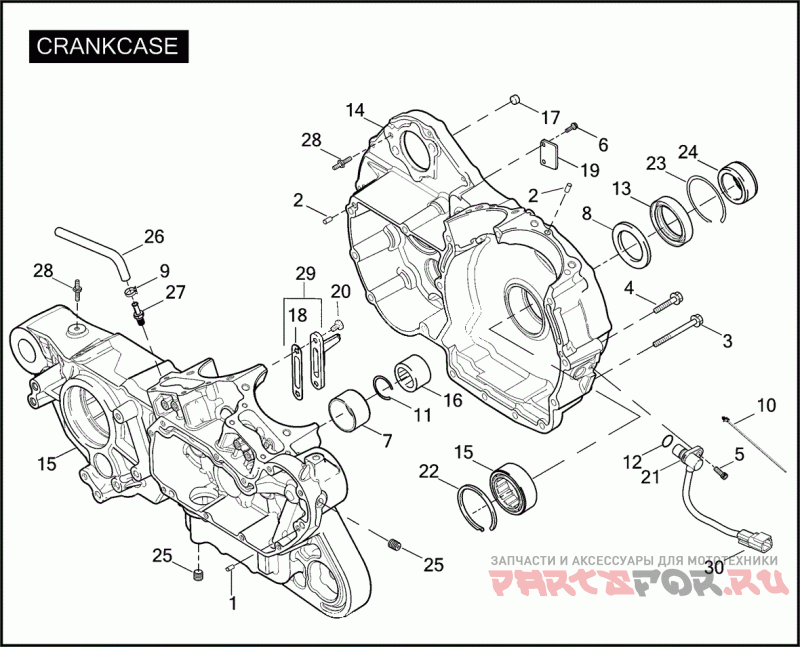

1 | | Штифт | |
1 |
|
|
215
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | | Палец | |
2 |
|
|
358
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | 835Деталь SCREW 5/16-18 X 3 FLANGE HD., W/LOCKPATCH | Деталь SCREW 5/16-18 X 3 FLANGE HD., W/LOCKPATCH | |
3 |
|
|
835
Деталь SCREW 5/16-18 X 3 FLANGE HD., W/LOCKPATCH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
4 | 1048Деталь SCREW 5/16-18 X 1-1/2 HEX FLANGE HD. | Деталь SCREW 5/16-18 X 1-1/2 HEX FLANGE HD. | |
4 |
|
|
1048
Деталь SCREW 5/16-18 X 1-1/2 HEX FLANGE HD.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
5 | 3594Деталь SCREW 1/4-20 X 5/8 KNURLED HD. (GRADE 8) | Деталь SCREW 1/4-20 X 5/8 KNURLED HD. (GRADE 8) | |
5 |
|
|
3594
Деталь SCREW 1/4-20 X 5/8 KNURLED HD. (GRADE 8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | 4091Деталь SCREW NO. 10-24 X 1/2 HEX HD., W/WASHER, SELF-TAPPING (ZINC) | Деталь SCREW NO. 10-24 X 1/2 HEX HD., W/WASHER, SELF-TAPPING (ZINC) | |
6 |
|
|
4091
Деталь SCREW NO. 10-24 X 1/2 HEX HD., W/WASHER, SELF-TAPPING (ZINC)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
7 | | Деталь BEARING RACE | |
7 |
|
|
8881
Деталь BEARING RACE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | 8972Деталь WASHER 1-1/4 X 1-53/64 X 1/8 | Деталь WASHER 1-1/4 X 1-53/64 X 1/8 | |
8 |
|
|
8972
Деталь WASHER 1-1/4 X 1-53/64 X 1/8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь CLAMP HOSE | |
9 |
|
|
10080
Деталь CLAMP HOSE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь CABLE STRAP | |
10 |
|
|
10177
Деталь CABLE STRAP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | 10267Деталь CLIP PUSH-IN, CRANK POSITION SENSOR-TO-FRAME (NOT ILLUSTRATED) | Деталь CLIP PUSH-IN, CRANK POSITION SENSOR-TO-FRAME (NOT ILLUSTRATED) | |
10 |
|
|
10267
Деталь CLIP PUSH-IN, CRANK POSITION SENSOR-TO-FRAME (NOT ILLUSTRATED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь RING RETAINING | |
11 |
|
|
11177A
Деталь RING RETAINING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Уплотнительное кольцо | |
12 |
|
|
11289A
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Сальник | |
13 |
|
|
12068
Сальник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | 24470-04Деталь CRANKCASE SET W/ BEARINGS (SILVER) | Деталь CRANKCASE SET W/ BEARINGS (SILVER) | |
14 |
|
|
24470-04
Деталь CRANKCASE SET W/ BEARINGS (SILVER)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Подшипник | |
15 |
|
|
24605-07
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | 24647-87Деталь BEARING GEAR SHAFT (BLUE) | Деталь BEARING GEAR SHAFT (BLUE) | |
16 |
|
|
24647-87
Деталь BEARING GEAR SHAFT (BLUE)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь BEARING GEAR SHAFT (RED) | |
16 |
|
|
24650-87
Деталь BEARING GEAR SHAFT (RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | 24659-87Деталь BEARING GEAR SHAFT (WHITE/GRAY) | Деталь BEARING GEAR SHAFT (WHITE/GRAY) | |
16 |
|
|
24659-87
Деталь BEARING GEAR SHAFT (WHITE/GRAY)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | 24660-87Деталь BEARING GEAR SHAFT (GREEN) | Деталь BEARING GEAR SHAFT (GREEN) | |
16 |
|
|
24660-87
Деталь BEARING GEAR SHAFT (GREEN)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Палец | |
17 |
|
|
24754-75A
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Деталь GASKET OIL JET | |
18 |
|
|
26638-00Y
Деталь GASKET OIL JET
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Деталь COVER STATOR WIRES | |
19 |
|
|
29950-91
Деталь COVER STATOR WIRES
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь SCREW SELF-TAPPING | |
20 |
|
|
32617-00Y
Деталь SCREW SELF-TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | 32804-04BДеталь SENSOR CRANK POSITION W/ 10177, 11289A & 74194-98 | Деталь SENSOR CRANK POSITION W/ 10177, 11289A & 74194-98 | |
21 |
|
|
32804-04B
Деталь SENSOR CRANK POSITION W/ 10177, 11289A & 74194-98
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Деталь RING RETAINING | |
22 |
|
|
35114-02
Деталь RING RETAINING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Деталь RING RETAINING | |
23 |
|
|
35118-03
Деталь RING RETAINING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь SPACER SPROCKET SHAFT | |
24 |
|
|
40254-02
Деталь SPACER SPROCKET SHAFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Заглушка | |
25 |
|
|
45830-48
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Деталь HOSE TRANSMISSION VENT | |
26 |
|
|
63508-04
Деталь HOSE TRANSMISSION VENT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Деталь FITTING CONNECTOR VENT | |
27 |
|
|
63533-41A
Деталь FITTING CONNECTOR VENT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Деталь STUD GROUND | |
28 |
|
|
65088-04
Деталь STUD GROUND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | 62700014Деталь OIL JET ASSEMBLY W/ 26638-00Y | Деталь OIL JET ASSEMBLY W/ 26638-00Y | |
29 |
|
|
62700014
Деталь OIL JET ASSEMBLY W/ 26638-00Y
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Деталь PIN TERMINAL | |
30 |
|
|
74194-98
Деталь PIN TERMINAL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
