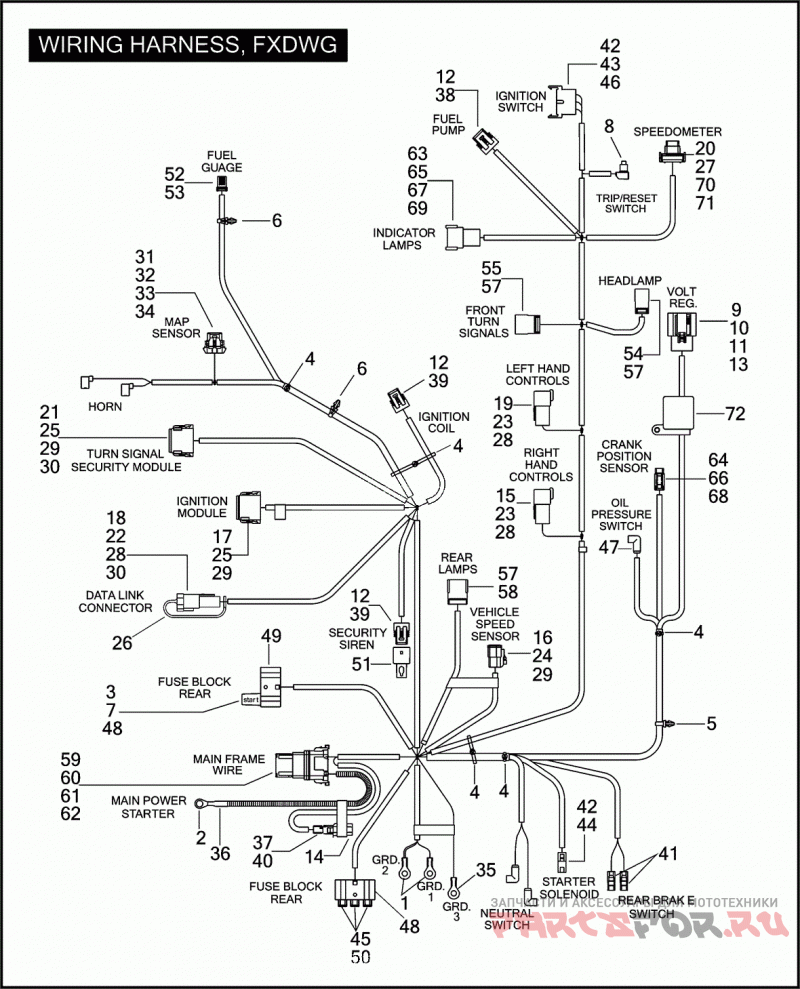

WIRING HARNESS, FXDWG

Harley Davidson FXDWG 1GEV DYNA WIDE GLIDE (2005)

Harley Davidson
#oem кодцена
69631-04A
Деталь MAIN WIRING HARNESS
1
9825
Контакт кольцевой 0,25, 14–18 AWG
2
9842
Контакт кольцевой 0,31, 10–12 AWG
3
9937
Контакт охватывающий лопаточный, 14–18 AWG
4
10065
Кабельный хомут
5
10177
Кабельный хомут анкерный
6
10270
Кабельный хомут
7
31522-00C
Реле с диодом подавления (серое)
8
67565-04
Выключатель сброса поездки в сборе
9
70202-97
Контакт-гнездо
10
72030-97
Корпус гнезда
11
72031-97
Контакт-гнездо
12
72033-93
Контакт-гнездо, 16–20 AWG
13
72069-97
Уплотнение троса
13
72093-04
Деталь SEAL PIN (NOT ILLUSTRATED)
14
72100-04
Корпус 1-позиционный
15
72106-94BK
Разъём, 6-контактный штифтовой (чёрный)
16
72113-94BK
Корпус, гнездо, герметичный
17
72119-94BK
Деталь SOCKET HOUSING 12-WAY (BLACK)
18
72124-94GY
Корпус 4-позиционный, штырь (серый)
19
72106-94BK
Разъём, 6-контактный штифтовой (чёрный)
20
72130-04
Корпус 12-позиционный, гнездо (чёрный)
21
72139-94GY
Корпус гнезда 12-контактный, с 72179-94 (серый)
22
72144-94
Вторичный замок 4-контактный, штырь
23
72146-94
Вторичный замок 6-контактный, штырь (зелёный)
24
72153-94
Вторичный замок 3-контактный
25
72159-94
Вторичный замок 12-контактный
26
72164-94A
Пробка четырёхходовая
27
72189-04
Уплотнение штифта
28
72190-94
Контактный штырь, 16–18 калибр
29
72191-94
Контакт-гнездо, 16–18 AWG
30
72195-94
Уплотнение штифта
31
72213-94
Контакт-гнездо, 16–20 AWG
32
72214-94
Уплотнение провода 14-16 AWG (тёмно-красное)
33
72230-98
Корпус 3-позиционный, гнездо (чёрный)
34
72231-98
Вторичный замок 3-контактный
35
72242-94
Контакт кольцевой, 10–12 AWG
36
72249-94
Термоусадочная трубка 0,415 x 1 (чёрная)
37
72260-04
Корпус 1-позиционный
38
72263-95
Корпус 4-позиционный, гнездо (чёрный)
39
72280-95
Разъём, 3-контактный
40
72289-04
Контакт
40
69631-04A
Деталь MAIN WIRING HARNESS (CONTINUED)
41
72290-94
Контакт изолированный
42
72291-94
Контакт-гнездо, 14–16 AWG
43
72292-94
Деталь TERMINAL FEMALE, #12 AWG
44
72295-94
Корпус разъёма стартера
45
72330-95
Предохранитель 15 А (синий)
46
72327-03A
Разъём трёхконтактный
47
72405-98GN
Деталь WIRE ASSEMBLY PUSH ON CONNECTOR, RIGHT ANGLE
48
72427-00
Контакт быстросъёмный, 16–20 AWG
49
72430-00
Блок предохранителей
50
72432-00
Деталь FUSE BLOCK
51
72434-00
Контакт
52
72516-01
Пылезащитный колпачок разъёма сирены
53
72914-01BK
Корпус, гнездо, 4-позиционный (чёрный)
54
72991-01
Контакт-гнездо, 18–22 AWG
55
73104-96BK
Корпус 4-позиционный
56
73106-96BK
Корпус 6-позиционный, штырь (чёрный)
57
73108-96BK
Корпус 8-позиционный
58
73190-96
Контактный штырь, 16–20 AWG
59
73301-04
Корпус 2-позиционный, штырь (чёрный)
60
73303-04
Вторичный замок 2-контактный, гнездо (чёрный)
61
73304-04
Контакт-гнездо, 10 AWG
62
73305-04
Уплотнение провода 10 AWG (синий)
63
74108-98BK
Корпус, штырь, 8-позиционный (чёрный)
64
74112-98BK
Корпус 2-позиционный, гнездо (чёрный)
65
74148-98
Деталь PIN LOCK SECONDARY, 8-WAY
66
74152-98
Вторичный замок 2-контактный, гнездо (оранжевый)
67
74190-98
Контактный штырь, 16–20 AWG
68
74191-98
Контакт-гнездо, 16–20 AWG
69
74195-98
Уплотнение штифта
70
74196-04
Контакт-гнездо, 20 AWG
71
74197-04
Вторичный замок 12-контактный, гнездо (синий)
