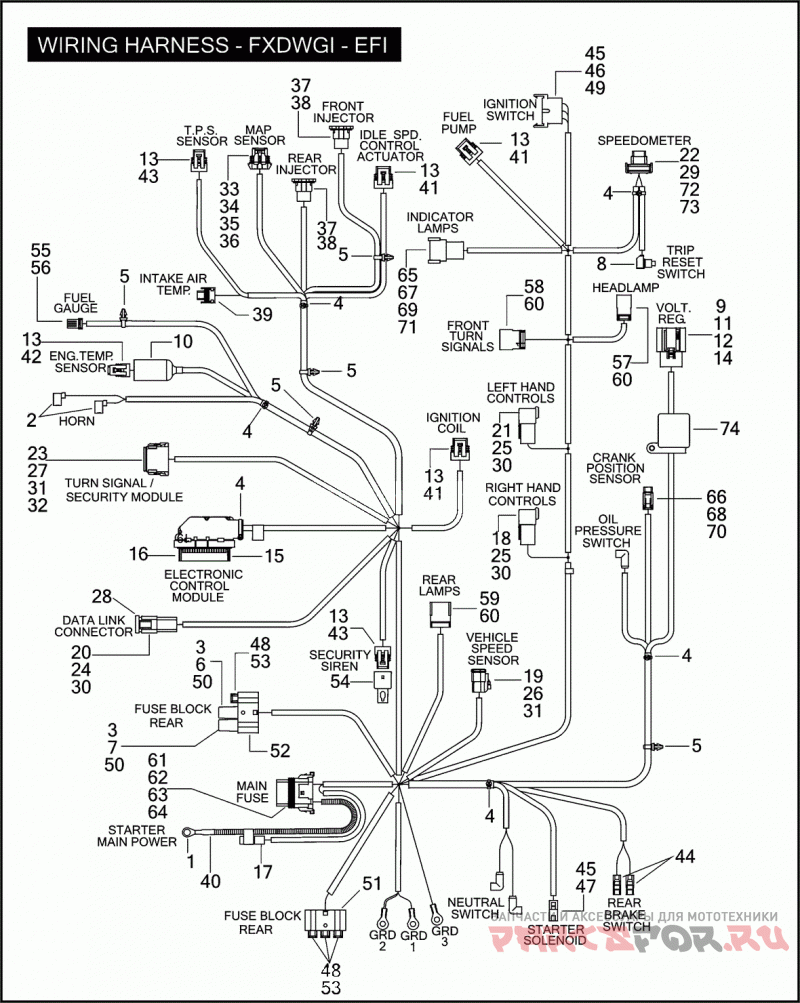

| | Деталь MAIN WIRING HARNESS | |
|
|
|
69603-04A
Деталь MAIN WIRING HARNESS
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
1 | 9842Контакт кольцевой 0,31, 10–12 AWG | Контакт кольцевой 0,31, 10–12 AWG | |
1 |
|
|
9842
Контакт кольцевой 0,31, 10–12 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | 9898Контакт флажковый (HDI) | Контакт флажковый (HDI) | |
2 |
|
|
9898
Контакт флажковый (HDI)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
3 | 9937Контакт охватывающий лопаточный, 14–18 AWG | Контакт охватывающий лопаточный, 14–18 AWG | |
3 |
|
|
9937
Контакт охватывающий лопаточный, 14–18 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | Кабельный хомут | |
4 |
|
|
10065
Кабельный хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
5 | 10073Кабельный хомут крепления Rosebud | Кабельный хомут крепления Rosebud | |
5 |
|
|
10073
Кабельный хомут крепления Rosebud
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
6 | | Реле с диодом подавления (чёрное) | |
6 |
|
|
31511-01B
Реле с диодом подавления (чёрное)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Реле с диодом подавления (серое) | |
7 |
|
|
31522-00C
Реле с диодом подавления (серое)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | 67488-04Выключатель сброса одометра с разъёмом | Выключатель сброса одометра с разъёмом | |
8 |
|
|
67488-04
Выключатель сброса одометра с разъёмом
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Контакт-гнездо | |
9 |
|
|
70202-97
Контакт-гнездо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Чехол | |
10 |
|
|
70598-99
Чехол
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Корпус гнезда | |
11 |
|
|
72030-97
Корпус гнезда
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Контакт-гнездо | |
12 |
|
|
72031-97
Контакт-гнездо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Контакт-гнездо, 16–20 AWG | |
13 |
|
|
72033-93
Контакт-гнездо, 16–20 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 22 шт.
* ориентировочный срок поставки
|
|
14 | | Уплотнение троса | |
14 |
|
|
72069-97
Уплотнение троса
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | Контакт гнезда 18 AWG | |
15 |
|
|
72076-00
Контакт гнезда 18 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 25 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь SEAL PLUG | |
16 |
|
|
72077-00
Деталь SEAL PLUG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
17 | | Корпус 1-позиционный | |
17 |
|
|
72100-04
Корпус 1-позиционный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Разъём, 6-контактный штифтовой (чёрный) | |
18 |
|
|
72106-94BK
Разъём, 6-контактный штифтовой (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Корпус, гнездо, герметичный | |
19 |
|
|
72113-94BK
Корпус, гнездо, герметичный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Корпус 4-позиционный, штырь (серый) | |
20 |
|
|
72124-94GY
Корпус 4-позиционный, штырь (серый)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Разъём, 6-контактный штифтовой (чёрный) | |
21 |
|
|
72106-94BK
Разъём, 6-контактный штифтовой (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 72130-04Корпус 12-позиционный, гнездо (чёрный) | Корпус 12-позиционный, гнездо (чёрный) | |
22 |
|
|
72130-04
Корпус 12-позиционный, гнездо (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | 72139-94GYКорпус гнезда 12-контактный, с 72179-94 (серый) | Корпус гнезда 12-контактный, с 72179-94 (серый) | |
23 |
|
|
72139-94GY
Корпус гнезда 12-контактный, с 72179-94 (серый)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | 72144-94Вторичный замок 4-контактный, штырь | Вторичный замок 4-контактный, штырь | |
24 |
|
|
72144-94
Вторичный замок 4-контактный, штырь
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | 72146-94Вторичный замок 6-контактный, штырь (зелёный) | Вторичный замок 6-контактный, штырь (зелёный) | |
25 |
|
|
72146-94
Вторичный замок 6-контактный, штырь (зелёный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Вторичный замок 3-контактный | |
26 |
|
|
72153-94
Вторичный замок 3-контактный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Вторичный замок 12-контактный | |
27 |
|
|
72159-94
Вторичный замок 12-контактный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Пробка четырёхходовая | |
28 |
|
|
72164-94A
Пробка четырёхходовая
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Уплотнение штифта | |
29 |
|
|
72189-04
Уплотнение штифта
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
30 | | Контактный штырь, 16–18 калибр | |
30 |
|
|
72190-94
Контактный штырь, 16–18 калибр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 16 шт.
* ориентировочный срок поставки
|
|
31 | | Контакт-гнездо, 16–18 AWG | |
31 |
|
|
72191-94
Контакт-гнездо, 16–18 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 14 шт.
* ориентировочный срок поставки
|
|
32 | | Уплотнение штифта | |
32 |
|
|
72195-94
Уплотнение штифта
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | | Контакт-гнездо, 16–20 AWG | |
33 |
|
|
72213-94
Контакт-гнездо, 16–20 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
34 | 72214-94Уплотнение провода 14-16 AWG (тёмно-красное) | Уплотнение провода 14-16 AWG (тёмно-красное) | |
34 |
|
|
72214-94
Уплотнение провода 14-16 AWG (тёмно-красное)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
35 | 72230-98Корпус 3-позиционный, гнездо (чёрный) | Корпус 3-позиционный, гнездо (чёрный) | |
35 |
|
|
72230-98
Корпус 3-позиционный, гнездо (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Вторичный замок 3-контактный | |
36 |
|
|
72231-98
Вторичный замок 3-контактный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Корпус гнезда 2-контактный | |
37 |
|
|
72244-95
Корпус гнезда 2-контактный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | 69603-04AДеталь MAIN WIRING HARNESS (CONTINUED) | Деталь MAIN WIRING HARNESS (CONTINUED) | |
37 |
|
|
69603-04A
Деталь MAIN WIRING HARNESS (CONTINUED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Контакт-гнездо | |
38 |
|
|
72245-95
Контакт-гнездо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь CONNECTOR 2-WAY (BLACK) | |
39 |
|
|
72247-95
Деталь CONNECTOR 2-WAY (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | 72249-94Термоусадочная трубка 0,415 x 1 (чёрная) | Термоусадочная трубка 0,415 x 1 (чёрная) | |
40 |
|
|
72249-94
Термоусадочная трубка 0,415 x 1 (чёрная)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | 72263-95Корпус 4-позиционный, гнездо (чёрный) | Корпус 4-позиционный, гнездо (чёрный) | |
41 |
|
|
72263-95
Корпус 4-позиционный, гнездо (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
42 | | Деталь SOCKET HOUSING 2-WAY | |
42 |
|
|
72273-95
Деталь SOCKET HOUSING 2-WAY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Разъём, 3-контактный | |
43 |
|
|
72280-95
Разъём, 3-контактный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Контакт изолированный | |
44 |
|
|
72290-94
Контакт изолированный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
45 | | Контакт-гнездо, 14–16 AWG | |
45 |
|
|
72291-94
Контакт-гнездо, 14–16 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Деталь TERMINAL FEMALE, #12 AWG | |
46 |
|
|
72292-94
Деталь TERMINAL FEMALE, #12 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | | Корпус разъёма стартера | |
47 |
|
|
72295-94
Корпус разъёма стартера
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Предохранитель 15 А (синий) | |
48 |
|
|
72330-95
Предохранитель 15 А (синий)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
49 | | Разъём трёхконтактный | |
49 |
|
|
72327-03A
Разъём трёхконтактный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Деталь TERMINAL #14-18 AWG | |
50 |
|
|
72428-00
Деталь TERMINAL #14-18 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
51 | | Блок предохранителей | |
51 |
|
|
72430-00
Блок предохранителей
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Деталь FUSE BLOCK | |
52 |
|
|
72432-00
Деталь FUSE BLOCK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Контакт | |
53 |
|
|
72434-00
Контакт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 19 шт.
* ориентировочный срок поставки
|
|
54 | 72516-01Пылезащитный колпачок разъёма сирены | Пылезащитный колпачок разъёма сирены | |
54 |
|
|
72516-01
Пылезащитный колпачок разъёма сирены
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Корпус, гнездо, 4-позиционный (чёрный) | |
55 |
|
|
72914-01BK
Корпус, гнездо, 4-позиционный (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Контакт-гнездо, 18–22 AWG | |
56 |
|
|
72991-01
Контакт-гнездо, 18–22 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
57 | | Корпус 4-позиционный | |
57 |
|
|
73104-96BK
Корпус 4-позиционный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Корпус 6-позиционный, штырь (чёрный) | |
58 |
|
|
73106-96BK
Корпус 6-позиционный, штырь (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Корпус 8-позиционный | |
59 |
|
|
73108-96BK
Корпус 8-позиционный
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Контактный штырь, 16–20 AWG | |
60 |
|
|
73190-96
Контактный штырь, 16–20 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 18 шт.
* ориентировочный срок поставки
|
|
61 | 73301-04Корпус 2-позиционный, штырь (чёрный) | Корпус 2-позиционный, штырь (чёрный) | |
61 |
|
|
73301-04
Корпус 2-позиционный, штырь (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | 73303-04Вторичный замок 2-контактный, гнездо (чёрный) | Вторичный замок 2-контактный, гнездо (чёрный) | |
62 |
|
|
73303-04
Вторичный замок 2-контактный, гнездо (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Контакт-гнездо, 10 AWG | |
63 |
|
|
73304-04
Контакт-гнездо, 10 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
64 | 73305-04Уплотнение провода 10 AWG (синий) | Уплотнение провода 10 AWG (синий) | |
64 |
|
|
73305-04
Уплотнение провода 10 AWG (синий)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
65 | | Корпус, штырь, 8-позиционный (чёрный) | |
65 |
|
|
74108-98BK
Корпус, штырь, 8-позиционный (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
66 | | Корпус 2-позиционный, гнездо (чёрный) | |
66 |
|
|
74112-98BK
Корпус 2-позиционный, гнездо (чёрный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | 74148-98Деталь PIN LOCK SECONDARY, 8-WAY | Деталь PIN LOCK SECONDARY, 8-WAY | |
67 |
|
|
74148-98
Деталь PIN LOCK SECONDARY, 8-WAY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
68 | 74152-98Вторичный замок 2-контактный, гнездо (оранжевый) | Вторичный замок 2-контактный, гнездо (оранжевый) | |
68 |
|
|
74152-98
Вторичный замок 2-контактный, гнездо (оранжевый)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
69 | | Контактный штырь, 16–20 AWG | |
69 |
|
|
74190-98
Контактный штырь, 16–20 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
70 | | Контакт-гнездо, 16–20 AWG | |
70 |
|
|
74191-98
Контакт-гнездо, 16–20 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
71 | | Уплотнение штифта | |
71 |
|
|
74195-98
Уплотнение штифта
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
72 | | Контакт-гнездо, 20 AWG | |
72 |
|
|
74196-04
Контакт-гнездо, 20 AWG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 9 шт.
* ориентировочный срок поставки
|
|
73 | 74197-04Вторичный замок 12-контактный, гнездо (синий) | Вторичный замок 12-контактный, гнездо (синий) | |
73 |
|
|
74197-04
Вторичный замок 12-контактный, гнездо (синий)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
