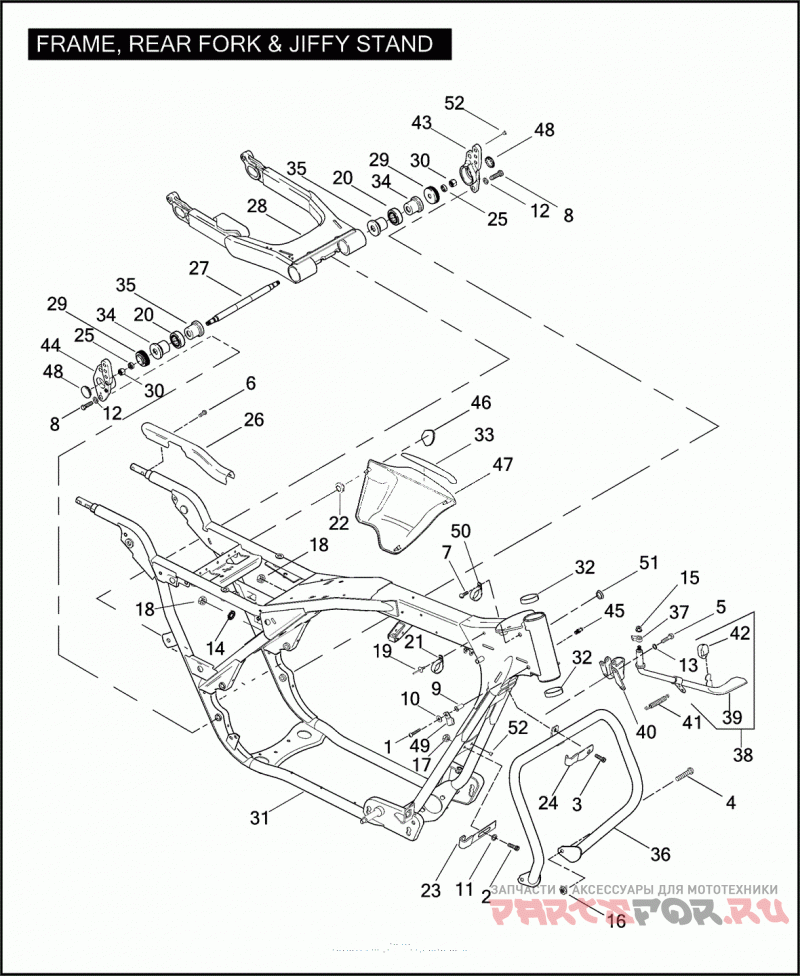

1 | 933SCREW NO. 10-32 X 15/16 POZIDRIV TRUSS HD. (GRADE 2) | SCREW NO. 10-32 X 15/16 POZIDRIV TRUSS HD. (GRADE 2) | |
1 |
|
|
933
SCREW NO. 10-32 X 15/16 POZIDRIV TRUSS HD. (GRADE 2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | 1001SCREW 1/4-20 X 5/8 TORX BUTTON HD., SELF-TAPPING (GRADE 8) | SCREW 1/4-20 X 5/8 TORX BUTTON HD., SELF-TAPPING (GRADE 8) | |
2 |
|
|
1001
SCREW 1/4-20 X 5/8 TORX BUTTON HD., SELF-TAPPING (GRADE 8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | 2708ASCREW 5/16-18 X 1 SOCKET HD. | SCREW 5/16-18 X 1 SOCKET HD. | |
3 |
|
|
2708A
SCREW 5/16-18 X 1 SOCKET HD.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | 3678SCREW 3/8-16 X 7/8 TORX PAN HD. | SCREW 3/8-16 X 7/8 TORX PAN HD. | |
4 |
|
|
3678
SCREW 3/8-16 X 7/8 TORX PAN HD.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
5 | 3987BOLT 5/16-18 X 3/4 HEX HD. (GRADE 5) | BOLT 5/16-18 X 3/4 HEX HD. (GRADE 5) | |
5 |
|
|
3987
BOLT 5/16-18 X 3/4 HEX HD. (GRADE 5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | 4017BOLT 5/16-18 X 1 HEX HD. (GRADE 5) | BOLT 5/16-18 X 1 HEX HD. (GRADE 5) | |
6 |
|
|
4017
BOLT 5/16-18 X 1 HEX HD. (GRADE 5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | 4124SCREW NO. 10 X 5/8 SELF-TAPPING | SCREW NO. 10 X 5/8 SELF-TAPPING | |
7 |
|
|
4124
SCREW NO. 10 X 5/8 SELF-TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | 4752BOLT 7/16-14 X 1-1/4 HEX HD. (GRADE 8) | BOLT 7/16-14 X 1-1/4 HEX HD. (GRADE 8) | |
8 |
|
|
4752
BOLT 7/16-14 X 1-1/4 HEX HD. (GRADE 8)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
9 | | WELLNUT | |
9 |
|
|
5207
WELLNUT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | 6047WASHER 5/8 X 13/64 X 3/64 | WASHER 5/8 X 13/64 X 3/64 | |
10 |
|
|
6047
WASHER 5/8 X 13/64 X 3/64
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | 6099WASHER 1/4 X 7/16 X 1/16 | WASHER 1/4 X 7/16 X 1/16 | |
11 |
|
|
6099
WASHER 1/4 X 7/16 X 1/16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | LOCKWASHER 7/16 | |
12 |
|
|
7039
LOCKWASHER 7/16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
13 | | LOCKWASHER 5/16 | |
13 |
|
|
7041
LOCKWASHER 5/16
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | 7232LOCKWASHER 5/16 INTERNAL TOOTH | LOCKWASHER 5/16 INTERNAL TOOTH | |
14 |
|
|
7232
LOCKWASHER 5/16 INTERNAL TOOTH
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | LOCKNUT 7/16-20 | |
15 |
|
|
7596
LOCKNUT 7/16-20
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | 7601LOCKNUT 3/8-16 FLANGE | LOCKNUT 3/8-16 FLANGE | |
16 |
|
|
7601
LOCKNUT 3/8-16 FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | 7688NUT 1/4-20 X 7/32 X 7/16 (GRADE 2) | NUT 1/4-20 X 7/32 X 7/16 (GRADE 2) | |
17 |
|
|
7688
NUT 1/4-20 X 7/32 X 7/16 (GRADE 2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | NUT 1/4-20 FLANGE | |
18 |
|
|
7717
NUT 1/4-20 FLANGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | заклёпка | |
19 |
|
|
8483A
заклёпка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Подшипник | |
20 |
|
|
9208
Подшипник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | | Зажим | |
21 |
|
|
10076
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | GROMMET SIDE COVER | |
22 |
|
|
11491A
GROMMET SIDE COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
22 | | LABEL WARNING (NOT ILLUSTRATED) | |
22 |
|
|
14148-86
LABEL WARNING (NOT ILLUSTRATED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | RETAINER CLUTCH LINE, LOWER | |
23 |
|
|
38729-04
RETAINER CLUTCH LINE, LOWER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | RETAINER CLUTCH LINE, UPPER | |
24 |
|
|
38730-04
RETAINER CLUTCH LINE, UPPER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Шайба | |
25 |
|
|
47491-02A
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | COVER LEFT | |
26 |
|
|
47502-97
COVER LEFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | COVER RIGHT | |
26 |
|
|
47504-97
COVER RIGHT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | SHAFT REAR FORK | |
27 |
|
|
47505-02
SHAFT REAR FORK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | FORK REAR, W/ 9208 & 48489-02 | |
28 |
|
|
47549-02A
FORK REAR, W/ 9208 & 48489-02
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | SPACER LARGE | |
29 |
|
|
47564-86B
SPACER LARGE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
30 | | Гайка | |
30 |
|
|
47606-02
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
31 | | FRAME W/ 48315-60 & 50972-75 | |
31 |
|
|
47900-02A
FRAME W/ 48315-60 & 50972-75
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | CUP BEARING | |
32 |
|
|
48315-60
CUP BEARING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
33 | 48419-04WEAR PAD RIGHT (NOT ILLUSTRATED) | WEAR PAD RIGHT (NOT ILLUSTRATED) | |
33 |
|
|
48419-04
WEAR PAD RIGHT (NOT ILLUSTRATED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | WEAR PAD LEFT | |
33 |
|
|
48420-04
WEAR PAD LEFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | SPACER OUTER | |
34 |
|
|
48487-02
SPACER OUTER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | SPACER INNER | |
35 |
|
|
48489-02
SPACER INNER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | 49184-97GUARD KIT ENGINE, W/ 2708A, 6702 & 14148-86 | GUARD KIT ENGINE, W/ 2708A, 6702 & 14148-86 | |
36 |
|
|
49184-97
GUARD KIT ENGINE, W/ 2708A, 6702 & 14148-86
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | STOP LEG | |
37 |
|
|
50015-74A
STOP LEG
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | 50075-83BJIFFY-STAND KIT W/ 50075-91A, 50112-99 & 50245-99A | JIFFY-STAND KIT W/ 50075-91A, 50112-99 & 50245-99A | |
38 |
|
|
50075-83B
JIFFY-STAND KIT W/ 50075-91A, 50112-99 & 50245-99A
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | LEG JIFFY-STAND | |
39 |
|
|
50075-91A
LEG JIFFY-STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | BRACKET LEG, JIFFY-STAND | |
40 |
|
|
50078-81B
BRACKET LEG, JIFFY-STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | SPRING JIFFY-STAND | |
41 |
|
|
50112-99
SPRING JIFFY-STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | BUMPER LEG, JIFFY-STAND | |
42 |
|
|
50245-99A
BUMPER LEG, JIFFY-STAND
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | BRACKET REAR FORK, LEFT | |
43 |
|
|
50588-03
BRACKET REAR FORK, LEFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | BRACKET REAR FORK, RIGHT | |
44 |
|
|
50589-03
BRACKET REAR FORK, RIGHT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | FITTING lubrication | |
45 |
|
|
83459-09
FITTING lubrication
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | PAD WEAR | |
46 |
|
|
66055-93
PAD WEAR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
47 | 66620-04BKKCOVER SIDE, LEFT, W/ 66055-93 (CANDY COBALT/STARLIGHT BLACK) | COVER SIDE, LEFT, W/ 66055-93 (CANDY COBALT/STARLIGHT BLACK) | |
47 |
|
|
66620-04BKK
COVER SIDE, LEFT, W/ 66055-93 (CANDY COBALT/STARLIGHT BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | 66620-04BKMCOVER SIDE, LEFT, W/ 66055-93 (ORANGE PEARL/JET BLACK) | COVER SIDE, LEFT, W/ 66055-93 (ORANGE PEARL/JET BLACK) | |
47 |
|
|
66620-04BKM
COVER SIDE, LEFT, W/ 66055-93 (ORANGE PEARL/JET BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | 66621-04BKKCOVER SIDE, RIGHT, W/ 66055-93 (CANDY COBALT/STARLIGHT BLACK) | COVER SIDE, RIGHT, W/ 66055-93 (CANDY COBALT/STARLIGHT BLACK) | |
47 |
|
|
66621-04BKK
COVER SIDE, RIGHT, W/ 66055-93 (CANDY COBALT/STARLIGHT BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | 66621-04BKMCOVER SIDE, RIGHT, W/ 66055-93 (ORANGE PEARL/JET BLACK) | COVER SIDE, RIGHT, W/ 66055-93 (ORANGE PEARL/JET BLACK) | |
47 |
|
|
66621-04BKM
COVER SIDE, RIGHT, W/ 66055-93 (ORANGE PEARL/JET BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Крышка | |
48 |
|
|
67865-89
Крышка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
49 | | Зажим | |
49 |
|
|
68750-93
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Зажим | |
50 |
|
|
69318-02
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Заглушка | |
51 |
|
|
90469-94
Заглушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
52 | | PLUG HOLE | |
52 |
|
|
90493-83
PLUG HOLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
