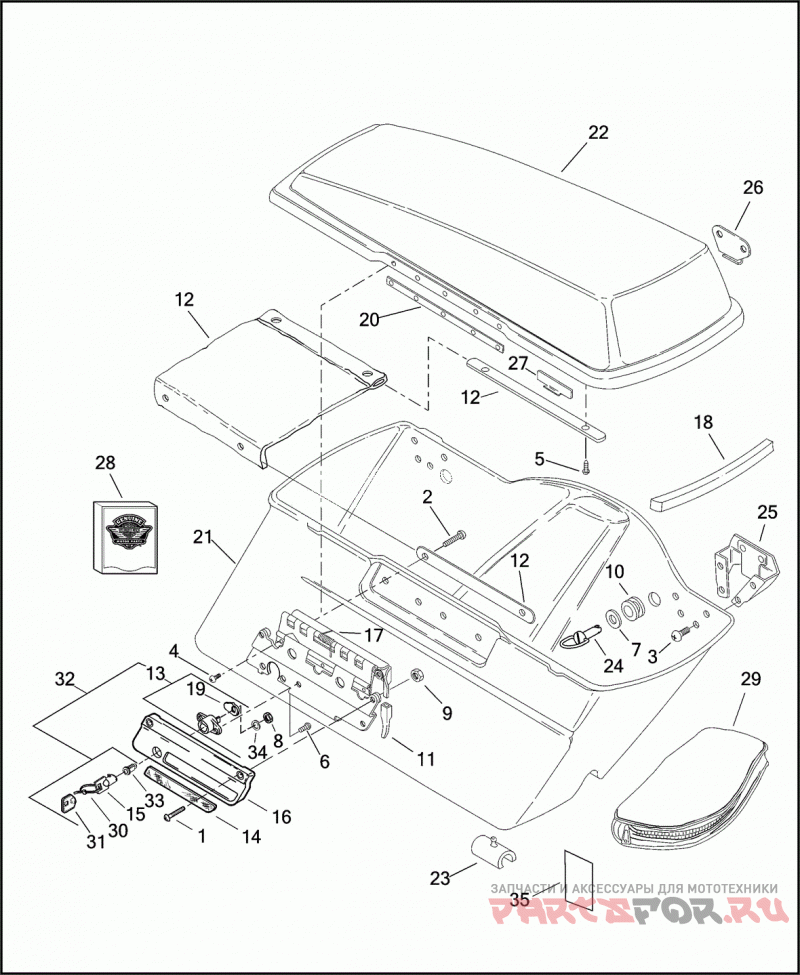

1 | 2524BВинт № 8-32 X 5/16 Torx кнопочная головка, самонарезающий | Винт № 8-32 X 5/16 Torx кнопочная головка, самонарезающий | |
1 |
|
|
2524B
Винт № 8-32 X 5/16 Torx кнопочная головка, самонарезающий
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
2 | 3592AВинт № 8-32 X 1/2 Torx головка с широким буртиком с Dog Point (нержавеющая сталь) | Винт № 8-32 X 1/2 Torx головка с широким буртиком с Dog Point (нержавеющая сталь) | |
2 |
|
|
3592A
Винт № 8-32 X 1/2 Torx головка с широким буртиком с Dog Point (нержавеющая сталь)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | 3593Винт № 8-32 X 5/16 Torx головка с широким буртиком | Винт № 8-32 X 5/16 Torx головка с широким буртиком | |
3 |
|
|
3593
Винт № 8-32 X 5/16 Torx головка с широким буртиком
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 16 шт.
* ориентировочный срок поставки
|
|
4 | 3595Винт № 6-32 X 1/4 Torx головка, с локальной фиксацией резьбы | Винт № 6-32 X 1/4 Torx головка, с локальной фиксацией резьбы | |
4 |
|
|
3595
Винт № 6-32 X 1/4 Torx головка, с локальной фиксацией резьбы
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
5 | 3596Деталь SCREW NO. 12-16 X 5/8 TORX HD., SELF-TAPPING | Деталь SCREW NO. 12-16 X 5/8 TORX HD., SELF-TAPPING | |
5 |
|
|
3596
Деталь SCREW NO. 12-16 X 5/8 TORX HD., SELF-TAPPING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
6 | 3656Винт № 8-32 X 3/8 Torx полукруглая головка (класс 5) | Винт № 8-32 X 3/8 Torx полукруглая головка (класс 5) | |
6 |
|
|
3656
Винт № 8-32 X 3/8 Torx полукруглая головка (класс 5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
7 | 6229WШайба 5/16 x 1-1/16 x 3/64 | Шайба 5/16 x 1-1/16 x 3/64 | |
7 |
|
|
6229W
Шайба 5/16 x 1-1/16 x 3/64
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
8 | 7586Контргайка 9/32-28 x 1/4 | Контргайка 9/32-28 x 1/4 | |
8 |
|
|
7586
Контргайка 9/32-28 x 1/4
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | 7608Деталь NUT NO. 8-32 X 1/8 X 11/32 (GRADE 2) | Деталь NUT NO. 8-32 X 1/8 X 11/32 (GRADE 2) | |
9 |
|
|
7608
Деталь NUT NO. 8-32 X 1/8 X 11/32 (GRADE 2)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | 11468Уплотнитель резиновый | Уплотнитель резиновый | |
10 |
|
|
11468
Уплотнитель резиновый
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь RUB BAR LEFT (PLASTIC) | |
11 |
|
|
53482-93
Деталь RUB BAR LEFT (PLASTIC)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь RUB BAR RIGHT (PLASTIC) | |
11 |
|
|
53483-93
Деталь RUB BAR RIGHT (PLASTIC)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
12 | | Страховочный трос | |
12 |
|
|
53567-93
Страховочный трос
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | 53710-93Комплект замков бокового кофра, с ключом (указать номер ключа) | Комплект замков бокового кофра, с ключом (указать номер ключа) | |
13 |
|
|
53710-93
Комплект замков бокового кофра, с ключом (указать номер ключа)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
14 | | Отражатель (правый) (красный) | |
14 |
|
|
59287-92
Отражатель (правый) (красный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Отражатель (левый) (красный) | |
14 |
|
|
59288-92
Отражатель (левый) (красный)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь FACE PLATE RIGHT | |
16 |
|
|
90601-93A
Деталь FACE PLATE RIGHT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь FACE PLATE LEFT | |
16 |
|
|
90603-93A
Деталь FACE PLATE LEFT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | 90664-93Защёлка в сборе левая, с 53482-93 и пружиной, также заказать 90981-09 | Защёлка в сборе левая, с 53482-93 и пружиной, также заказать 90981-09 | |
17 |
|
|
90664-93
Защёлка в сборе левая, с 53482-93 и пружиной, также заказать 90981-09
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | 90665-93Защёлка в сборе правая, с 53483-93 и пружиной, также заказать 90980-09 | Защёлка в сборе правая, с 53483-93 и пружиной, также заказать 90980-09 | |
17 |
|
|
90665-93
Защёлка в сборе правая, с 53483-93 и пружиной, также заказать 90980-09
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Прокладка крышки | |
18 |
|
|
90675-93A
Прокладка крышки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Кулачок боковой сумки | |
19 |
|
|
90682-93
Кулачок боковой сумки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | 90686-92Деталь CAM HOOK (USED W/ 53574-93A) | Деталь CAM HOOK (USED W/ 53574-93A) | |
19 |
|
|
90686-92
Деталь CAM HOOK (USED W/ 53574-93A)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Опорная пластина бокового кофра | |
20 |
|
|
90700-93
Опорная пластина бокового кофра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | 90752-93Деталь SADDLEBAG BOTTOM RIGHT (PRIME) | Деталь SADDLEBAG BOTTOM RIGHT (PRIME) | |
21 |
|
|
90752-93
Деталь SADDLEBAG BOTTOM RIGHT (PRIME)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | 90753-93Деталь SADDLEBAG BOTTOM LEFT (PRIME) | Деталь SADDLEBAG BOTTOM LEFT (PRIME) | |
21 |
|
|
90753-93
Деталь SADDLEBAG BOTTOM LEFT (PRIME)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | 91415-00TIДеталь SADDLEBAG ASSEMBLY LEFT, COMPLETE, W/ 91443-00NZ, BOTTOM & HARDWARE (VIVID BLACK & VR ORANGE) | Деталь SADDLEBAG ASSEMBLY LEFT, COMPLETE, W/ 91443-00NZ, BOTTOM & HARDWARE (VIVID BLACK & VR ORANGE) | |
21 |
|
|
91415-00TI
Деталь SADDLEBAG ASSEMBLY LEFT, COMPLETE, W/ 91443-00NZ, BOTTOM & HARDWARE (VIVID BLACK & VR ORANGE)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | 91416-00TIДеталь SADDLEBAG ASSEMBLY RIGHT, COMPLETE, W/ 91444-00NZ, BOTTOM & HARDWARE (VIVID BLACK & VR ORANGE) | Деталь SADDLEBAG ASSEMBLY RIGHT, COMPLETE, W/ 91444-00NZ, BOTTOM & HARDWARE (VIVID BLACK & VR ORANGE) | |
21 |
|
|
91416-00TI
Деталь SADDLEBAG ASSEMBLY RIGHT, COMPLETE, W/ 91444-00NZ, BOTTOM & HARDWARE (VIVID BLACK & VR ORANGE)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | 91415-00TOДеталь SADDLEBAG ASSEMBLY LEFT, COMPLETE, W/ 91443-00ZQ, BOTTOM & HARDWARE (LUXURY RICH RED) | Деталь SADDLEBAG ASSEMBLY LEFT, COMPLETE, W/ 91443-00ZQ, BOTTOM & HARDWARE (LUXURY RICH RED) | |
21 |
|
|
91415-00TO
Деталь SADDLEBAG ASSEMBLY LEFT, COMPLETE, W/ 91443-00ZQ, BOTTOM & HARDWARE (LUXURY RICH RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | 91416-00TOДеталь SADDLEBAG ASSEMBLY RIGHT, COMPLETE, W/ 91444-00ZQ, BOTTOM & HARDWARE (LUXURY RICH RED) | Деталь SADDLEBAG ASSEMBLY RIGHT, COMPLETE, W/ 91444-00ZQ, BOTTOM & HARDWARE (LUXURY RICH RED) | |
21 |
|
|
91416-00TO
Деталь SADDLEBAG ASSEMBLY RIGHT, COMPLETE, W/ 91444-00ZQ, BOTTOM & HARDWARE (LUXURY RICH RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 90756-93Деталь SADDLEBAG COVER RIGHT (PRIME) | Деталь SADDLEBAG COVER RIGHT (PRIME) | |
22 |
|
|
90756-93
Деталь SADDLEBAG COVER RIGHT (PRIME)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 90757-93Деталь SADDLEBAG COVER LEFT (PRIME) | Деталь SADDLEBAG COVER LEFT (PRIME) | |
22 |
|
|
90757-93
Деталь SADDLEBAG COVER LEFT (PRIME)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 91443-00NZДеталь SADDLEBAG COVER LEFT, W/ 90675-93A, 90962-93 & 90972-93 (VR ORANGE) | Деталь SADDLEBAG COVER LEFT, W/ 90675-93A, 90962-93 & 90972-93 (VR ORANGE) | |
22 |
|
|
91443-00NZ
Деталь SADDLEBAG COVER LEFT, W/ 90675-93A, 90962-93 & 90972-93 (VR ORANGE)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 91444-00NZДеталь SADDLEBAG COVER RIGHT, W/ 90675-93A, 90962-93 & 90972-93 (VR ORANGE) | Деталь SADDLEBAG COVER RIGHT, W/ 90675-93A, 90962-93 & 90972-93 (VR ORANGE) | |
22 |
|
|
91444-00NZ
Деталь SADDLEBAG COVER RIGHT, W/ 90675-93A, 90962-93 & 90972-93 (VR ORANGE)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 91443-00ZQДеталь SADDLEBAG COVER LEFT, W/ 90675-93A, 90962-93 & 90972-93 (LUXURY RICH RED) | Деталь SADDLEBAG COVER LEFT, W/ 90675-93A, 90962-93 & 90972-93 (LUXURY RICH RED) | |
22 |
|
|
91443-00ZQ
Деталь SADDLEBAG COVER LEFT, W/ 90675-93A, 90962-93 & 90972-93 (LUXURY RICH RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 91444-00ZQДеталь SADDLEBAG COVER RIGHT, W/ 90675-93A, 90962-93 & 90972-93 (LUXURY RICH RED) | Деталь SADDLEBAG COVER RIGHT, W/ 90675-93A, 90962-93 & 90972-93 (LUXURY RICH RED) | |
22 |
|
|
91444-00ZQ
Деталь SADDLEBAG COVER RIGHT, W/ 90675-93A, 90962-93 & 90972-93 (LUXURY RICH RED)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Подушка | |
23 |
|
|
90764-93
Подушка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | 90400-00AШпилька со скобой (скоба должна быть снята для всех моделей HDI кроме Японии) | Шпилька со скобой (скоба должна быть снята для всех моделей HDI кроме Японии) | |
24 |
|
|
90400-00A
Шпилька со скобой (скоба должна быть снята для всех моделей HDI кроме Японии)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
25 | | Монтажный кронштейн | |
25 |
|
|
90958-93
Монтажный кронштейн
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Крышка износной пластины | |
26 |
|
|
90962-93
Крышка износной пластины
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
27 | | Деталь WEAR TAB | |
27 |
|
|
90972-93
Деталь WEAR TAB
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Вставка | |
28 |
|
|
91841-93A
Вставка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
29 | | Комплект инструментов | |
29 |
|
|
94819-02
Комплект инструментов
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Кабельный хомут | |
30 |
|
|
10065
Кабельный хомут
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Крышка ключа | |
31 |
|
|
61081-92
Крышка ключа
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | 53574-93AКомплект замков полный с ключами, ручкой зажигания, замком Tour-Pak и бокового кофра | Комплект замков полный с ключами, ручкой зажигания, замком Tour-Pak и бокового кофра | |
32 |
|
|
53574-93A
Комплект замков полный с ключами, ручкой зажигания, замком Tour-Pak и бокового кофра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | 53848-00Комплект замков T-Pak (указать код ключа) | Комплект замков T-Pak (указать код ключа) | |
33 |
|
|
53848-00
Комплект замков T-Pak (указать код ключа)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | 7128Стопорная шайба 9/32 с внутренними зубьями | Стопорная шайба 9/32 с внутренними зубьями | |
34 |
|
|
7128
Стопорная шайба 9/32 с внутренними зубьями
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | 90820-93DЭтикетка ограничений загрузки боковой сумки | Этикетка ограничений загрузки боковой сумки | |
35 |
|
|
90820-93D
Этикетка ограничений загрузки боковой сумки
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
