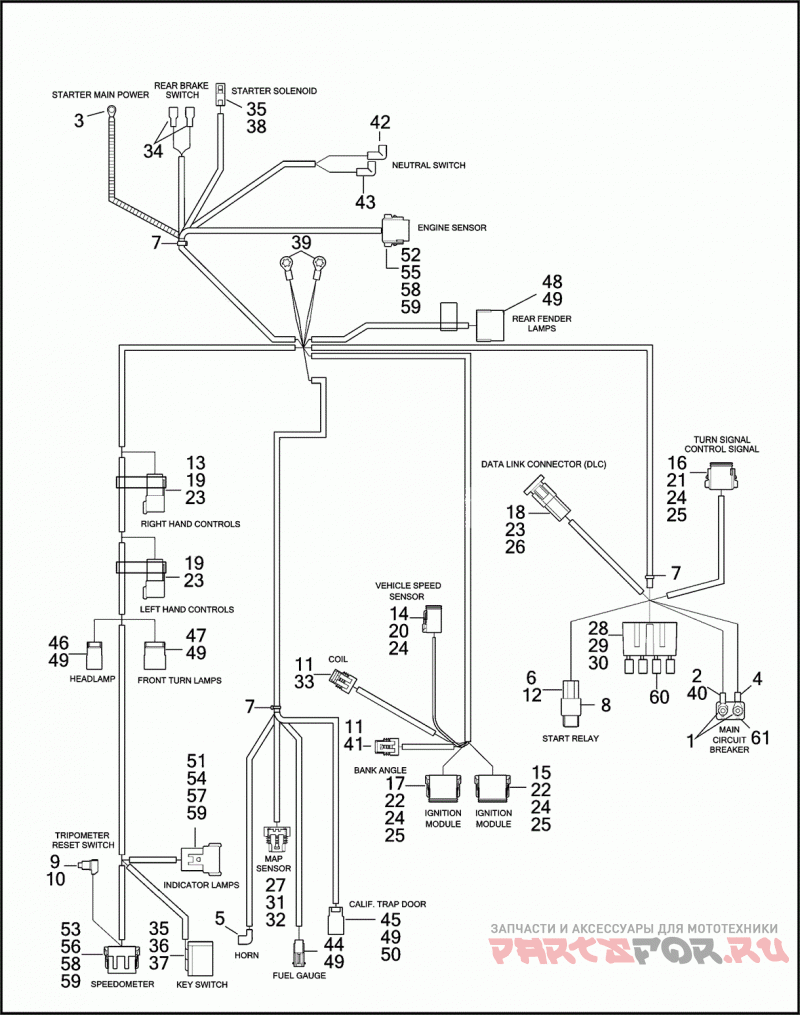

WIRING HARNESS - FXDWG

Harley Davidson FXDWG 1GEV DYNA WIDE GLIDE (1999)

Harley Davidson
#oem кодцена
69631-99
Деталь MAIN WIRING HARNESS
1
7629
Гайка № 10-32 X 3/8 KEPS
2
9840
Деталь TERMINAL RING TYPE
3
9842
Контакт кольцевой 0,31, 10–12 AWG
4
9843
Деталь TERMINAL RING TYPE, #10 10-12 GAUGE
5
9898
Контакт флажковый (HDI)
6
9937
Контакт охватывающий лопаточный, 14–18 AWG
7
10065
Кабельный хомут
8
31504-91B
Реле с диодом
9
67854-98
Выключатель сброса, с 70585-93
10
70585-93
Разъём
11
72033-93
Контакт-гнездо, 16–20 AWG
12
72046-79
Корпус 5-позиционный, гнездо
13
72106-94BK
Разъём, 6-контактный штифтовой (чёрный)
14
72113-94BK
Корпус, гнездо, герметичный
15
72119-94BK
Деталь SOCKET HOUSING 12-WAY (BLACK)
16
72138-94GY
Деталь PLUG 8-WAY SOCKET (GRAY)
17
72139-94GY
Корпус гнезда 12-контактный, с 72179-94 (серый)
18
72144-94
Вторичный замок 4-контактный, штырь
19
72146-94
Вторичный замок 6-контактный, штырь (зелёный)
20
72153-94
Вторичный замок 3-контактный
21
72158-94
Деталь SOCKET LOCK 8-WAY
22
72159-94
Вторичный замок 12-контактный
23
72190-94
Контактный штырь, 16–18 калибр
24
72191-94
Контакт-гнездо, 16–18 AWG
25
72195-94
Уплотнение штифта
26
72199-94
Анкерная Т-шпилька
27
72213-94
Контакт-гнездо, 16–20 AWG
28
72216-94
Деталь FUSEBLOCK
29
72217-94
Деталь TERMINAL AUTO FUSE, 18-20 GAUGE
30
72218-94
Деталь TERMINAL AUTO FUSE, 14-16 GAUGE
31
72230-98
Корпус 3-позиционный, гнездо (чёрный)
31
69631-99
Деталь MAIN WIRING HARNESS (CONTINUED)
32
72231-98
Вторичный замок 3-контактный
33
72280-95
Разъём, 3-контактный
34
72290-94
Контакт изолированный
35
72291-94
Контакт-гнездо, 14–16 AWG
36
72292-94
Деталь TERMINAL 12 GAUGE
37
72293-94
Штуцер
38
72295-94
Корпус разъёма стартера
39
72365-96
Деталь TERMINAL RING TYPE, 5/16 INCH STAR
40
72366-95
Деталь HEAT SHRINK TUBE YELLOW
41
72399-98
Деталь CONNECTOR 3-WAY
42
72405-98BK
Сборка провода нажимная, литая угловая, длина 65-1/2 дюйма
43
72424-99TN
Деталь TERMINAL (TAN)
44
73102-96BK
Корпус 2-позиционный, штырь (чёрный)
45
73103-96BK
Корпус 3-позиционный, штырь
46
73104-96BK
Корпус 4-позиционный
47
73106-96BK
Корпус 6-позиционный, штырь (чёрный)
48
73108-96BK
Корпус 8-позиционный
49
73190-96
Контактный штырь, 16–20 AWG
50
73198-96
Фиксатор закреплённый, зажим
51
74108-98BK
Корпус, штырь, 8-позиционный (чёрный)
52
74118-98BK
Деталь SOCKET HOUSING 8-WAY (BLACK)
53
74119-98BK
Корпус, гнездо, 12-позиционный (чёрный)
54
74148-98
Деталь PIN LOCK SECONDARY, 8-WAY
55
74158-98
Деталь SOCKET LOCK SECONDARY, 8-WAY
56
74159-98
Вторичный замок, гнездо — 12-контактный
57
74190-98
Контактный штырь, 16–20 AWG
58
74191-98
Контакт-гнездо, 16–20 AWG
59
74195-98
Уплотнение штифта
60
74587-94
Деталь CIRCUIT BREAKER 15 AMP
61
74599-77B
Автоматический выключатель 30 А — аккумулятор
