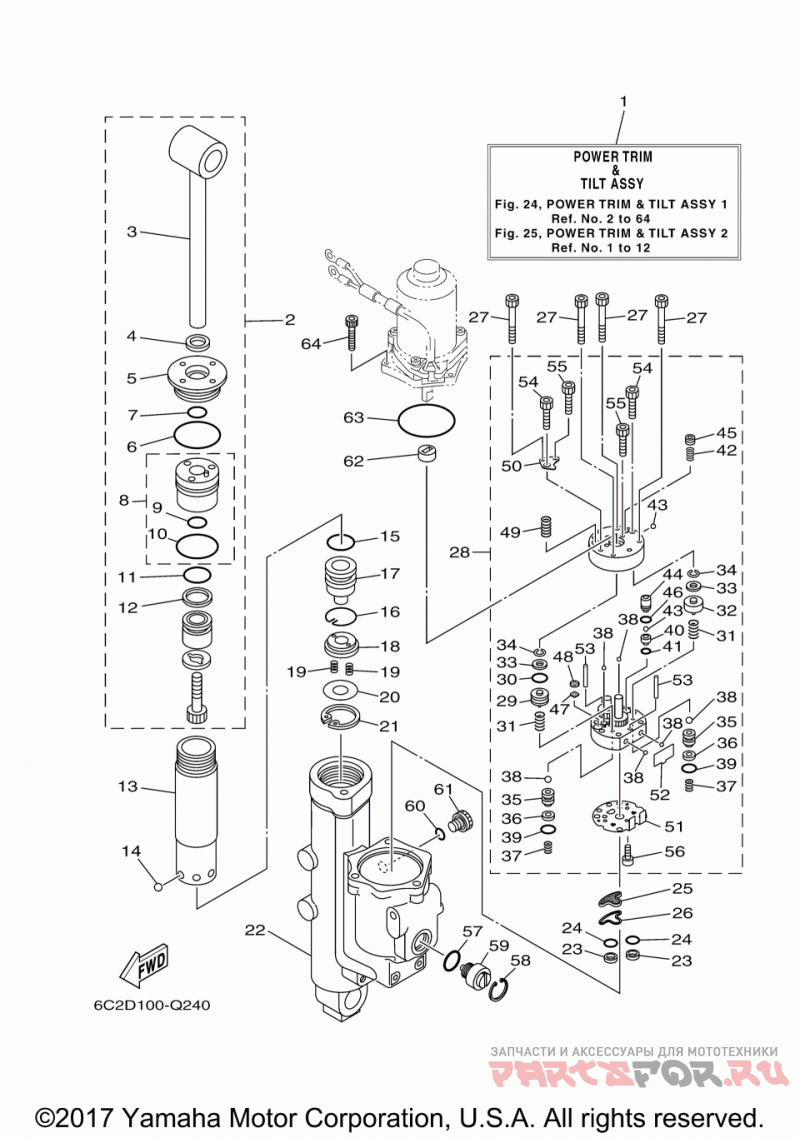

1 | | Деталь POWER TRIM & TILT ASSY | |
1 |
|
|
6C5-43800-12-00
Деталь POWER TRIM & TILT ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Поршеневой цилиндр | |
2 |
|
|
6CJ-43810-10-00
Поршеневой цилиндр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Деталь . .ROD | |
3 |
|
|
6CJ-43801-10-00
Деталь . .ROD
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Деталь . .SEAL, TRIM DUST | |
4 |
|
|
62Y-43822-00-00
Деталь . .SEAL, TRIM DUST
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Деталь . .SCREW, TRIM CYLINDER END | |
5 |
|
|
6CJ-43821-10-00
Деталь . .SCREW, TRIM CYLINDER END
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь . .O-RING | |
6 |
|
|
93210-49001-00
Деталь . .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Деталь . ..O-RING | |
7 |
|
|
6CJ-43863-00-00
Деталь . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь . .CYLINDER END SUB ASSY | |
8 |
|
|
6CJ-4380R-10-00
Деталь . .CYLINDER END SUB ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь . . ..O-RING | |
9 |
|
|
6CJ-43863-00-00
Деталь . . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь . . ..O-RING | |
10 |
|
|
93210-44006-00
Деталь . . ..O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь . O-RING | |
11 |
|
|
6C5-43861-00-00
Деталь . O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Деталь . .RING, BACK UP | |
12 |
|
|
6C5-43871-00-00
Деталь . .RING, BACK UP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Деталь CYLINDER, SHOCK ABSORBER | |
13 |
|
|
6CJ-22471-10-00
Деталь CYLINDER, SHOCK ABSORBER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Шарик | |
14 |
|
|
93503-16003-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
15 | | Уплотнительное кольцо | |
15 |
|
|
6C5-43861-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Кольцо | |
16 |
|
|
6C5-43875-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | Поршень | |
17 |
|
|
6CJ-4381B-10-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | Стопорная пластина | |
18 |
|
|
6C5-43899-00-00
Стопорная пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина | |
19 |
|
|
62X-4384H-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Пластина | |
20 |
|
|
6C5-22435-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Пружинное стопорное кольцо | |
21 |
|
|
99009-32500-00
Пружинное стопорное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | | Деталь CYLINDER, TILT SUB ASSY | |
22 |
|
|
6C5-4380K-10-00
Деталь CYLINDER, TILT SUB ASSY
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Фильтр | |
23 |
|
|
6C5-43817-10-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь .O-RING | |
24 |
|
|
69J-4389J-00-00
Деталь .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Фильтр 1 | |
25 |
|
|
6C5-43816-00-00
Фильтр 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Пластина | |
26 |
|
|
6C5-4380G-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Болт | |
27 |
|
|
91318-05045-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
28 | | Насос в сборе | |
28 |
|
|
6C5-43830-10-00
Насос в сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Деталь . .PISTON, SHUTTLE | |
29 |
|
|
6D8-43841-00-00
Деталь . .PISTON, SHUTTLE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Деталь . .O-RING | |
30 |
|
|
6H1-43883-00-00
Деталь . .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Деталь . .SPRING, SHUTTLE RETURN | |
31 |
|
|
69J-43894-00-00
Деталь . .SPRING, SHUTTLE RETURN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
32 | | Деталь . .PISTON, SHUTTLE 2 | |
32 |
|
|
6D8-4384M-00-00
Деталь . .PISTON, SHUTTLE 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Деталь . .SEAL, MAIN VALVE | |
33 |
|
|
69A-4384F-00-00
Деталь . .SEAL, MAIN VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
34 | | Деталь . CIRCLIP | |
34 |
|
|
99080-03600-00
Деталь . CIRCLIP
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
35 | | Деталь . .ADAPTOR 2 | |
35 |
|
|
6EK-4382E-00-00
Деталь . .ADAPTOR 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь . .WASHER | |
36 |
|
|
6C6-4387G-00-00
Деталь . .WASHER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Деталь . .SPRING, MAIN VALVE | |
37 |
|
|
6C6-43853-00-00
Деталь . .SPRING, MAIN VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Деталь . .BALL | |
38 |
|
|
93505-32038-00
Деталь . .BALL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь . .O-RING | |
39 |
|
|
69J-4389J-00-00
Деталь . .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
40 | | Деталь . .SEAT, RELIEF VALVE | |
40 |
|
|
6D8-43851-00-00
Деталь . .SEAT, RELIEF VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Деталь . .O-RING | |
41 |
|
|
93210-06519-00
Деталь . .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Деталь . .SPRING, UP RELIEF | |
42 |
|
|
6C5-43855-10-00
Деталь . .SPRING, UP RELIEF
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Деталь . .BALL | |
43 |
|
|
93501-08001-00
Деталь . .BALL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
44 | | Деталь . .PIN, VALVE SUPPORT | |
44 |
|
|
6D8-43844-00-00
Деталь . .PIN, VALVE SUPPORT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Деталь . .SCREW, VALVE LOCK | |
45 |
|
|
6D8-43843-00-00
Деталь . .SCREW, VALVE LOCK
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
46 | | Деталь . .O-RING | |
46 |
|
|
93210-04N51-00
Деталь . .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
47 | | Деталь . .SEAL, RELIEF VALVE | |
47 |
|
|
6H1-4384G-11-00
Деталь . .SEAL, RELIEF VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Деталь . .PIN, VALVE SUPPORT | |
48 |
|
|
6H1-43844-10-00
Деталь . .PIN, VALVE SUPPORT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Деталь . .SPRING, DOWN RELIEF | |
49 |
|
|
6C5-43856-10-00
Деталь . .SPRING, DOWN RELIEF
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
50 | | Деталь . .CAP, RELIEF VALVE | |
50 |
|
|
6D8-4382L-00-00
Деталь . .CAP, RELIEF VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Деталь . .SEAT, RELIEF VALVE | |
51 |
|
|
6C5-43895-00-00
Деталь . .SEAT, RELIEF VALVE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Деталь . .SPRING, MANUAL RELEASE | |
52 |
|
|
6C5-43854-00-00
Деталь . .SPRING, MANUAL RELEASE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Деталь . .PIN, DOWEL | |
53 |
|
|
93604-26256-00
Деталь . .PIN, DOWEL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
54 | | Деталь . .BOLT | |
54 |
|
|
91318-05030-00
Деталь . .BOLT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
55 | | Деталь . .BOLT | |
55 |
|
|
91318-03025-00
Деталь . .BOLT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
56 | | Деталь . .BOLT | |
56 |
|
|
91318-03005-00
Деталь . .BOLT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Уплотнительное кольцо | |
57 |
|
|
6D8-43863-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
58 | | Кольцо | |
58 |
|
|
6H1-43875-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Деталь SCREW, MANUAL RELEASE | |
59 |
|
|
6CJ-43845-10-00
Деталь SCREW, MANUAL RELEASE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
60 | | Уплотнительное кольцо | |
60 |
|
|
93210-09350-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
61 | | Пробка | |
61 |
|
|
6CJ-43829-10-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Соединитель | |
62 |
|
|
6C5-43831-00-00
Соединитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Деталь .O-RING | |
63 |
|
|
93210-65752-00
Деталь .O-RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
64 | | Болт | |
64 |
|
|
91380-05020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
