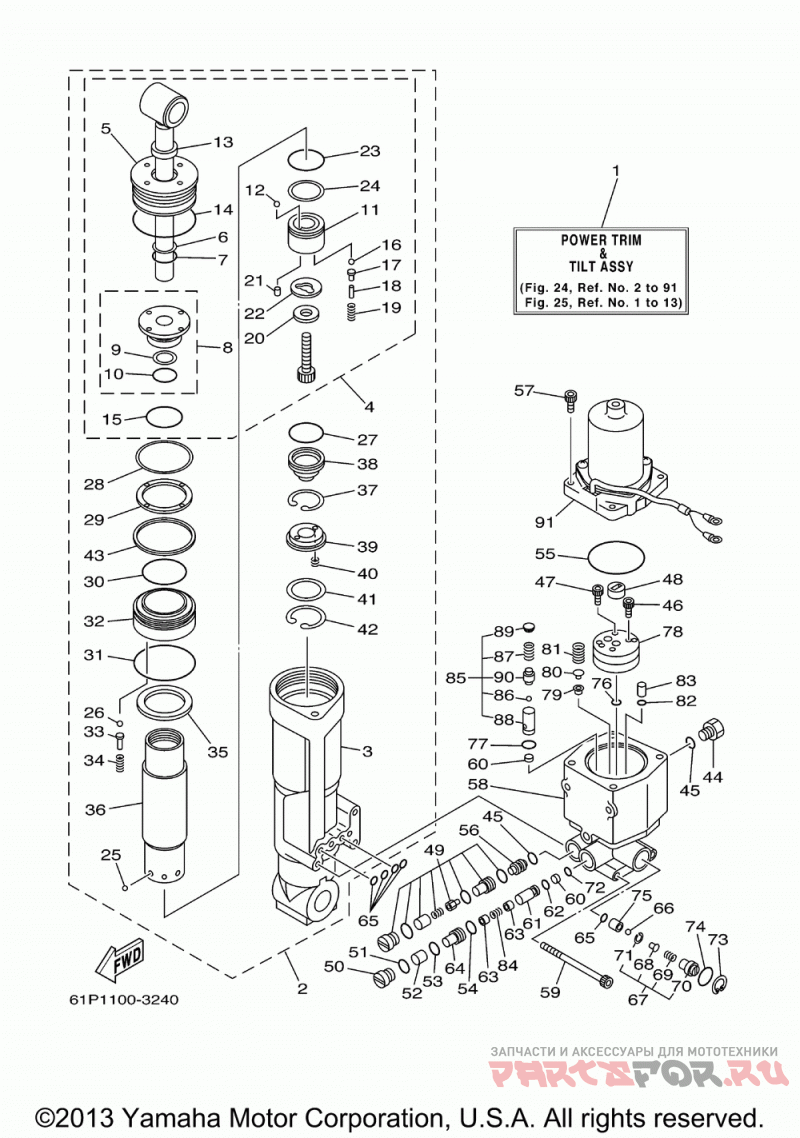

1 | | Цилиндр гидроподъема | |
1 |
|
|
67F-43800-09-4D
Цилиндр гидроподъема
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Power Tilt Assy | |
2 |
|
|
67F-43840-03-00
Power Tilt Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | Цилиндр | |
3 |
|
|
67F-4380K-00-00
Цилиндр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Поршеневой цилиндр | |
4 |
|
|
67F-43810-02-00
Поршеневой цилиндр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | Винт | |
5 |
|
|
67F-43821-09-00
Винт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | Кольцо | |
6 |
|
|
6H1-43872-10-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Кольцо (отпускается по 5 шт в упак.) | |
7 |
|
|
93210-18322-00
Кольцо (отпускается по 5 шт в упак.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Концевик цилиндра | |
8 |
|
|
67F-4380R-01-00
Концевик цилиндра
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | Кольцо | |
9 |
|
|
6H1-43872-10-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | Кольцо (отпускается по 5 шт в упак.) | |
10 |
|
|
93210-18322-00
Кольцо (отпускается по 5 шт в упак.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | Поршень | |
11 |
|
|
67F-4385A-01-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | Шарик 1/8 | |
12 |
|
|
93501-08001-00
Шарик 1/8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Уплотнение | |
13 |
|
|
6H1-43812-00-00
Уплотнение
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Уплотнительное кольцо | |
14 |
|
|
67F-43861-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Уплотнительное кольцо | |
15 |
|
|
62X-43862-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Шарик 1/8 | |
16 |
|
|
93501-08001-00
Шарик 1/8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Палец | |
17 |
|
|
65W-4386A-00-00
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Штифт | |
18 |
|
|
688-4386F-00-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Пружина главного клапана | |
19 |
|
|
65W-43853-00-00
Пружина главного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
20 | | Шайба | |
20 |
|
|
67F-43893-00-00
Шайба
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Штифт | |
21 |
|
|
93602-07244-00
Штифт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Пластина | |
22 |
|
|
67F-22435-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | Уплотнительное кольцо | |
23 |
|
|
93210-29375-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Кольцо | |
24 |
|
|
62X-43871-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | Ball 3/16
(5 Per Pack) | |
25 |
|
|
93503-16003-00
Ball 3/16
(5 Per Pack)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
26 | | Шарик 1/8 | |
26 |
|
|
93501-08001-00
Шарик 1/8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
27 | | Уплотнительное кольцо | |
27 |
|
|
67F-43863-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Стопорная пластина | |
28 |
|
|
67F-43899-00-00
Стопорная пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Фильтр 1 | |
29 |
|
|
67F-43816-00-00
Фильтр 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Уплотнительное кольцо | |
30 |
|
|
67F-43862-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотнительное кольцо | |
31 |
|
|
62X-43865-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Поршень | |
32 |
|
|
67F-4388A-00-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Палец | |
33 |
|
|
6T4-4386A-00-00
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
34 | | Пружина | |
34 |
|
|
67F-43857-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
35 | | Пластина | |
35 |
|
|
67F-4381J-00-00
Пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Цилиндр амортизатора | |
36 |
|
|
67F-22471-01-00
Цилиндр амортизатора
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | Кольцо | |
37 |
|
|
67F-43875-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
38 | | Поршень | |
38 |
|
|
67F-4381B-00-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Стопорная пластина | |
39 |
|
|
62X-43899-00-00
Стопорная пластина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Пружина | |
40 |
|
|
62X-4384H-00-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
41 | | Plate, Valve 1 | |
41 |
|
|
1UF-22434-00-00
Plate, Valve 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Кольцо | |
42 |
|
|
62X-43875-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Кольцо | |
43 |
|
|
67F-43871-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Пробка | |
44 |
|
|
6H1-43829-00-00
Пробка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
45 | | Уплотнительное кольцо | |
45 |
|
|
93210-09350-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
46 | | Болт (4) | |
46 |
|
|
91317-06035-00
Болт (4)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
47 | | Болт | |
47 |
|
|
91317-06020-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
48 | | Соединитель | |
48 |
|
|
6H1-43831-10-00
Соединитель
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
49 | | Valve Sub Assy | |
49 |
|
|
67F-43802-00-00
Valve Sub Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
50 | | Adaptor 3 | |
50 |
|
|
67F-4382F-00-00
Adaptor 3
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
51 | | Уплотнительное кольцо | |
51 |
|
|
6H1-43866-01-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
52 | | Фильтр | |
52 |
|
|
67F-43817-00-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
53 | | Кольцо (отпускается по 5 шт в упак.) | |
53 |
|
|
93210-10M74-00
Кольцо (отпускается по 5 шт в упак.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
54 | | Уплотнительное кольцо | |
54 |
|
|
6H1-43867-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
55 | | Уплотнительное кольцо | |
55 |
|
|
62X-43865-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
56 | | Поршень | |
56 |
|
|
62X-43841-00-00
Поршень
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
57 | | Винт, шестигранная головка | |
57 |
|
|
90110-06114-00
Винт, шестигранная головка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
58 | | Housing, Trim & Tilt | |
58 |
|
|
67F-43825-03-00
Housing, Trim & Tilt
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
59 | | Болт | |
59 |
|
|
62X-43878-01-00
Болт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
60 | | Фильтр 1 | |
60 |
|
|
6H1-43816-00-00
Фильтр 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
61 | | Седло, предохранительного клапана | |
61 |
|
|
67F-43851-00-00
Седло, предохранительного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
62 | | Уплотнительное кольцо | |
62 |
|
|
93210-07540-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
63 | | Seat Valve Comp. 1 | |
63 |
|
|
67F-43808-00-00
Seat Valve Comp. 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
64 | | Screw, Valve Seat | |
64 |
|
|
67F-4382G-00-00
Screw, Valve Seat
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
65 | | Кольцо (отпускается по 5 шт в упак.) | |
65 |
|
|
93210-06519-00
Кольцо (отпускается по 5 шт в упак.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
66 | | Шарик | |
66 |
|
|
93505-32038-00
Шарик
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
67 | | Manual Valve Sub-a | |
67 |
|
|
61A-43860-20-00
Manual Valve Sub-a
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
68 | | Rod, Manuel Release | |
68 |
|
|
61A-43848-00-00
Rod, Manuel Release
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
69 | | Spring, Manuel Rels | |
69 |
|
|
61A-43854-00-00
Spring, Manuel Rels
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
70 | | Screw, Manual Rels | |
70 |
|
|
61A-43845-00-00
Screw, Manual Rels
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
71 | | Кольцо | |
71 |
|
|
61A-43875-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
72 | | Уплотнительное кольцо | |
72 |
|
|
93210-06100-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
73 | | Кольцо | |
73 |
|
|
6H1-43875-00-00
Кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
74 | | Кольцо (отпускается по 5 шт в упак.) | |
74 |
|
|
93210-18322-00
Кольцо (отпускается по 5 шт в упак.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
75 | | Seat, Manual Valve | |
75 |
|
|
61A-43847-00-00
Seat, Manual Valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
76 | | Уплотнительное кольцо | |
76 |
|
|
65W-43862-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
77 | | Уплотнительное кольцо | |
77 |
|
|
93210-11368-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
78 | | Насос в сборе | |
78 |
|
|
67F-43830-00-00
Насос в сборе
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
79 | | Seal, Main Valve | |
79 |
|
|
6H1-4384F-10-00
Seal, Main Valve
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
80 | | Pin, Valve Support | |
80 |
|
|
6H1-43844-10-00
Pin, Valve Support
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
81 | | Пружина | |
81 |
|
|
6H1-43856-10-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
82 | | Уплотнительное кольцо | |
82 |
|
|
65W-43861-00-00
Уплотнительное кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
83 | | Фильтр | |
83 |
|
|
65W-43817-00-00
Фильтр
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
84 | | Spring, Seal | |
84 |
|
|
67F-4385H-00-00
Spring, Seal
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
85 | | Valve Sub Assy | |
85 |
|
|
67F-43850-00-00
Valve Sub Assy
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
86 | | Шарик 1/8 | |
86 |
|
|
93501-08001-00
Шарик 1/8
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
87 | | Пружина | |
87 |
|
|
6H1-43856-10-00
Пружина
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
88 | | Седло, предохранительного клапана | |
88 |
|
|
67F-43895-00-00
Седло, предохранительного клапана
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
89 | | Screw, Valve Lock | |
89 |
|
|
67F-43843-00-00
Screw, Valve Lock
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
90 | | Палец | |
90 |
|
|
67F-4386A-00-00
Палец
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
91 | | Motor Assy
Refer To Fig.25 | |
91 |
|
|
67F-43880-00-00
Motor Assy
Refer To Fig.25
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
