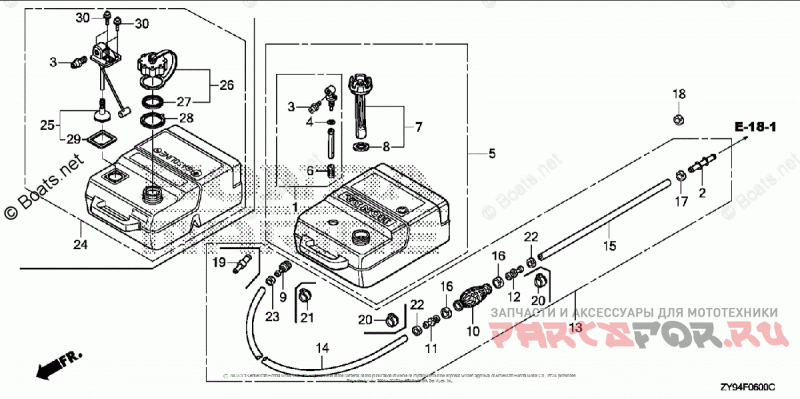

1 | | JOINT ASSY., FUEL | (Optional). | |
1 |
|
|
16900-ZV5-902
JOINT ASSY., FUEL | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | JOINT, FUEL TUBE | Use from Frame SN 1004096. | |
2 |
|
|
16966-MR5-000
JOINT, FUEL TUBE | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
3 | | FITTING, QUICK DISCONNECT | (Optional). | |
3 |
|
|
16977-ZV5-A00
FITTING, QUICK DISCONNECT | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | O-RING | (Optional). | |
4 |
|
|
16979-ZV5-901
O-RING | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | 17500-ZZ5-711SEE PART DETAILS - PRI; TANK ASSY., FUEL | (Optional). Use up to Frame SN 1001809. | SEE PART DETAILS - PRI; TANK ASSY., FUEL | (Optional). Use up to Frame SN 1001809. | |
5 |
|
|
17500-ZZ5-711
SEE PART DETAILS - PRI; TANK ASSY., FUEL | (Optional). Use up to Frame SN 1001809.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | SEE PART DETAILS - PRI; FILTER, FUEL | (Optional). | |
6 |
|
|
17583-ZV5-901
SEE PART DETAILS - PRI; FILTER, FUEL | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | 17620-ZV5-903SEE PART DETAILS - PRI; CAP, FUEL FILLER | (Optional). | SEE PART DETAILS - PRI; CAP, FUEL FILLER | (Optional). | |
7 |
|
|
17620-ZV5-903
SEE PART DETAILS - PRI; CAP, FUEL FILLER | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | GASKET, FUEL CAP | (Optional). | |
8 |
|
|
17624-ZV5-902
GASKET, FUEL CAP | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | 17660-ZW9-003CONNECTOR, FUEL (CONNECTOR TYPE) | Use from Frame SN 1004096. | CONNECTOR, FUEL (CONNECTOR TYPE) | Use from Frame SN 1004096. | |
9 |
|
|
17660-ZW9-003
CONNECTOR, FUEL (CONNECTOR TYPE) | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | 17661-921-010SEE PART DETAILS - PRI; BULB, PRIMER | Use from Frame SN 1004096. | SEE PART DETAILS - PRI; BULB, PRIMER | Use from Frame SN 1004096. | |
10 |
|
|
17661-921-010
SEE PART DETAILS - PRI; BULB, PRIMER | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | VALVE, IN. | Use from Frame SN 1004096. | |
11 |
|
|
17665-ZV5-000
VALVE, IN. | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | VALVE, OUTLET | Use from Frame SN 1004096. | |
12 |
|
|
17680-ZV4-000
VALVE, OUTLET | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | 17700-ZY9-000TUBE ASSY., FUEL TANK (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138. | TUBE ASSY., FUEL TANK (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138. | |
13 |
|
|
17700-ZY9-000
TUBE ASSY., FUEL TANK (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | 17700-ZY9-E04SEE PART DETAILS - PRI; TUBE ASSY., FUEL TANK (CONNECTOR TYPE) | Use from Frame SN 1014139. | SEE PART DETAILS - PRI; TUBE ASSY., FUEL TANK (CONNECTOR TYPE) | Use from Frame SN 1014139. | |
13 |
|
|
17700-ZY9-E04
SEE PART DETAILS - PRI; TUBE ASSY., FUEL TANK (CONNECTOR TYPE) | Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | 17700-ZY3-C03TUBE ASSY., FUEL TANK (JOINT TYPE)(FKM) | (Optional). Use from Frame SN 1014139. | TUBE ASSY., FUEL TANK (JOINT TYPE)(FKM) | (Optional). Use from Frame SN 1014139. | |
13 |
|
|
17700-ZY3-C03
TUBE ASSY., FUEL TANK (JOINT TYPE)(FKM) | (Optional). Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | 17700-ZY3-010TUBE ASSY., FUEL (JOINT TYPE) | (Optional). Use up to Frame SN 1014138. | TUBE ASSY., FUEL (JOINT TYPE) | (Optional). Use up to Frame SN 1014138. | |
13 |
|
|
17700-ZY3-010
TUBE ASSY., FUEL (JOINT TYPE) | (Optional). Use up to Frame SN 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | 17701-ZV5-000TUBE, FUEL LONG (7.3X2000) (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138. | TUBE, FUEL LONG (7.3X2000) (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138. | |
14 |
|
|
17701-ZV5-000
TUBE, FUEL LONG (7.3X2000) (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | 17701-ZY9-E01TUBE, FUEL LONG (7.3X2000) (CONNECTOR TYPE) | Use from Frame SN 1014139. | TUBE, FUEL LONG (7.3X2000) (CONNECTOR TYPE) | Use from Frame SN 1014139. | |
14 |
|
|
17701-ZY9-E01
TUBE, FUEL LONG (7.3X2000) (CONNECTOR TYPE) | Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | 17702-ZV4-000TUBE, FUEL SHORT (6.3X500) (JOINT TYPE) | (Optional). Use up to Frame SN 1014138. | TUBE, FUEL SHORT (6.3X500) (JOINT TYPE) | (Optional). Use up to Frame SN 1014138. | |
14 |
|
|
17702-ZV4-000
TUBE, FUEL SHORT (6.3X500) (JOINT TYPE) | (Optional). Use up to Frame SN 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | 17702-ZY9-E03TUBE, FUEL SHORT (JOINT TYPE) | (Optional). Use from Frame SN 1014139. | TUBE, FUEL SHORT (JOINT TYPE) | (Optional). Use from Frame SN 1014139. | |
14 |
|
|
17702-ZY9-E03
TUBE, FUEL SHORT (JOINT TYPE) | (Optional). Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | 17701-ZV5-000TUBE, FUEL LONG (7.3X2000) (JOINT TYPE) | (Optional). Use up to Frame SN 1014138. | TUBE, FUEL LONG (7.3X2000) (JOINT TYPE) | (Optional). Use up to Frame SN 1014138. | |
15 |
|
|
17701-ZV5-000
TUBE, FUEL LONG (7.3X2000) (JOINT TYPE) | (Optional). Use up to Frame SN 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | 17701-ZY9-E01TUBE, FUEL LONG (7.3X2000) (JOINT TYPE) | (Optional). Use from Frame SN 1014139. | TUBE, FUEL LONG (7.3X2000) (JOINT TYPE) | (Optional). Use from Frame SN 1014139. | |
15 |
|
|
17701-ZY9-E01
TUBE, FUEL LONG (7.3X2000) (JOINT TYPE) | (Optional). Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | 17702-ZV4-000TUBE, FUEL SHORT (6.3X500) (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138. | TUBE, FUEL SHORT (6.3X500) (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138. | |
15 |
|
|
17702-ZV4-000
TUBE, FUEL SHORT (6.3X500) (CONNECTOR TYPE) | Use from Frame SN 1004096 to 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | 17702-ZY9-E03TUBE, FUEL SHORT (CONNECTOR TYPE) | Use from Frame SN 1014139. | TUBE, FUEL SHORT (CONNECTOR TYPE) | Use from Frame SN 1014139. | |
15 |
|
|
17702-ZY9-E03
TUBE, FUEL SHORT (CONNECTOR TYPE) | Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | 17703-921-010SEE PART DETAILS - PRI; BAND, TUBE CLIP (20MM) | Use from Frame SN 1004096. | SEE PART DETAILS - PRI; BAND, TUBE CLIP (20MM) | Use from Frame SN 1004096. | |
16 |
|
|
17703-921-010
SEE PART DETAILS - PRI; BAND, TUBE CLIP (20MM) | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | 17704-ZV4-010SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use from Frame SN 1004096. | SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use from Frame SN 1004096. | |
17 |
|
|
17704-ZV4-010
SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use from Frame SN 1004096.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
18 | | SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | |
18 |
|
|
17704-ZV4-010
SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | JOINT, FUEL TUBE (JOINT TYPE) | (Optional). | |
19 |
|
|
16966-MR1-000
JOINT, FUEL TUBE (JOINT TYPE) | (Optional).
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | CLAMP, FUEL TUBE | Use from Frame SN 1014139. | |
20 |
|
|
16895-ZW9-900
CLAMP, FUEL TUBE | Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
21 | 16895-ZW9-900CLAMP, FUEL TUBE (CONNECTOR TYPE) | Use from Frame SN 1014139. | CLAMP, FUEL TUBE (CONNECTOR TYPE) | Use from Frame SN 1014139. | |
21 |
|
|
16895-ZW9-900
CLAMP, FUEL TUBE (CONNECTOR TYPE) | Use from Frame SN 1014139.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
22 | 17704-ZV4-010SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use up to Frame SN 1014138. | SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use up to Frame SN 1014138. | |
22 |
|
|
17704-ZV4-010
SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use up to Frame SN 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | 17704-ZV4-010SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use up to Frame SN 1014138. | SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use up to Frame SN 1014138. | |
23 |
|
|
17704-ZV4-010
SEE PART DETAILS - PRI; BAND, TUBE CLIP (12.5MM) | Use up to Frame SN 1014138.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
