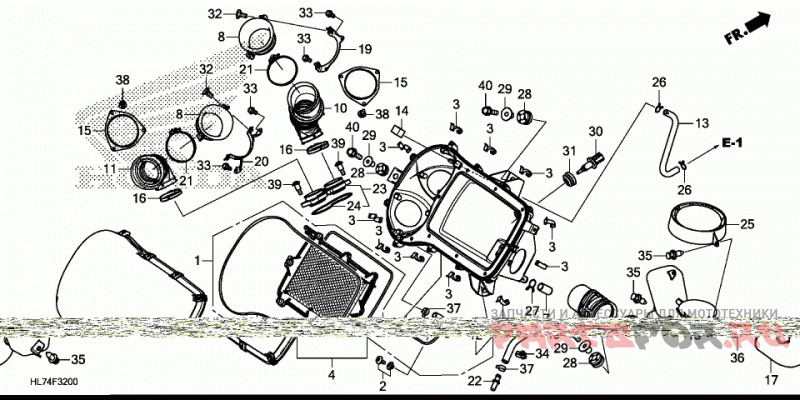

1 | | ELEMENT SET, AIR CLEANER | |
1 |
|
|
17215-HL6-A00
ELEMENT SET, AIR CLEANER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
10 | | TUBE A, AIR CLEANER CONNECTING | |
10 |
|
|
17232-HL6-A00
TUBE A, AIR CLEANER CONNECTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
11 | | TUBE B, AIR CLEANER CONNECTING | |
11 |
|
|
17233-HL6-A00
TUBE B, AIR CLEANER CONNECTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | SEAL, CASE | |
12 |
|
|
17234-HL6-A00
SEAL, CASE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | Трубка | |
13 |
|
|
17235-HL6-A00
Трубка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | FILTER, BREATHER ROOM | |
14 |
|
|
17237-HL4-A00
FILTER, BREATHER ROOM
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | PLATE, RING | |
15 |
|
|
17238-HL6-A00
PLATE, RING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | BAND, AIR CLEANER CONNECTING TUBE (62) | |
16 |
|
|
17239-HL6-A00
BAND, AIR CLEANER CONNECTING TUBE (62)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
17 | | Труба-воздухозаборника | |
17 |
|
|
17241-HL6-A00
Труба-воздухозаборника
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
18 | | TUBE, SNORKEL | |
18 |
|
|
17242-HL6-A00
TUBE, SNORKEL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
19 | | STAY, FUNNEL A | |
19 |
|
|
17243-HL6-A00
STAY, FUNNEL A
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | SCREW SET (5X12) | |
2 |
|
|
17216-HL4-A00
SCREW SET (5X12)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
20 | | STAY, FUNNEL B | |
20 |
|
|
17244-HL6-A00
STAY, FUNNEL B
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | BAND, AIR CLEANER CONNECTING TUBE (86) | |
21 |
|
|
17245-HL6-A00
BAND, AIR CLEANER CONNECTING TUBE (86)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | CAP, TUBE (12.0) | |
22 |
|
|
17246-HL6-A00
CAP, TUBE (12.0)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
23 | | PLATE ASSY., SETTING | |
23 |
|
|
17250-HL6-A00
PLATE ASSY., SETTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | SEAL, SETTING PLATE | |
24 |
|
|
17252-HL4-305
SEAL, SETTING PLATE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
25 | | COVER, SNORKEL | |
25 |
|
|
17261-HL6-A00
COVER, SNORKEL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
26 | | Зажим | |
26 |
|
|
17316-611-000
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | CLIP, AIR HOSE (21.5) | |
27 |
|
|
18532-634-670
CLIP, AIR HOSE (21.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | RUBBER, RADIATOR MOUNTING | |
28 |
|
|
19051-KA3-830
RUBBER, RADIATOR MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
29 | | COLLAR, RADIATOR MOUNTING | |
29 |
|
|
19052-MGH-640
COLLAR, RADIATOR MOUNTING
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
3 | | CLIP, AIR CLEANER | |
3 |
|
|
17217-P2J-300
CLIP, AIR CLEANER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 11 шт.
* ориентировочный срок поставки
|
|
30 | | SENSOR ASSY., AIR TEMPERATURE | |
30 |
|
|
37880-RE1-Z01
SENSOR ASSY., AIR TEMPERATURE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Уплотняющее кольцо | |
31 |
|
|
37881-P2A-000
Уплотняющее кольцо
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Винт (6x14) | |
32 |
|
|
90106-KBV-000
Винт (6x14)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
33 | | Болт (5x10) | |
33 |
|
|
90196-MN5-000
Болт (5x10)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
34 | | Зажим | |
34 |
|
|
90652-HC4-003
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Зажим | |
35 |
|
|
90653-HC4-900
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
36 | | BAND, AIR CLEANER CONNECTING TUBE (96) | |
36 |
|
|
90696-HN2-830
BAND, AIR CLEANER CONNECTING TUBE (96)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
37 | | CLAMP, FUEL HOSE (D17.5) | |
37 |
|
|
91416-TA0-003
CLAMP, FUEL HOSE (D17.5)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Винт М5 | |
38 |
|
|
91508-HL4-A00
Винт М5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
39 | | Винт М5 | |
39 |
|
|
91508-MM5-000
Винт М5
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 5 шт.
* ориентировочный срок поставки
|
|
4 | | COVER SUB-ASSY., AIR CLEANER | |
4 |
|
|
17220-HL6-A00
COVER SUB-ASSY., AIR CLEANER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Болт (6x22) | |
40 |
|
|
95701-06022-08
Болт (6x22)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
5 | | SEAL, COVER | |
5 |
|
|
17222-HL6-A00
SEAL, COVER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | TUBE, AIR CLEANER CLEAN DRAIN | |
6 |
|
|
17224-HL6-A00
TUBE, AIR CLEANER CLEAN DRAIN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | TUBE, AIR CLEANER DRAIN | |
7 |
|
|
17224-HM8-B40
TUBE, AIR CLEANER DRAIN
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | FUNNEL A, AIR CLEANER | |
8 |
|
|
17225-HL6-A00
FUNNEL A, AIR CLEANER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | CASE SUB-ASSY., AIR CLEANER | |
9 |
|
|
17230-HL6-A00
CASE SUB-ASSY., AIR CLEANER
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
