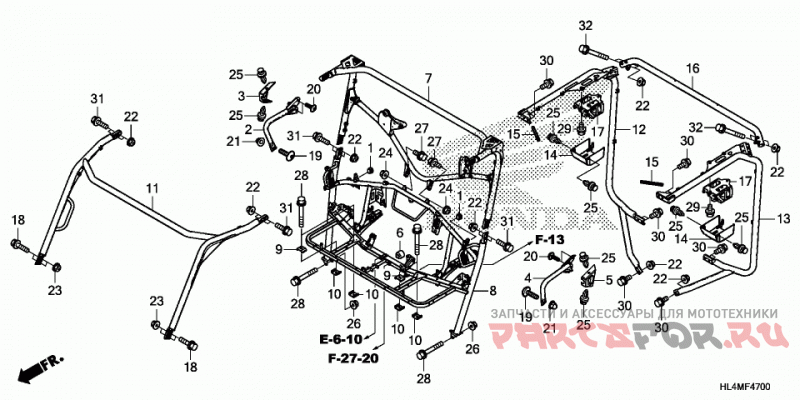

1 | | Отбойник | |
1 |
|
|
47117-196-000
Отбойник
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | PLATE, FRAME MOUNT (C) | |
10 |
|
|
71949-HL4-A00
PLATE, FRAME MOUNT (C)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
11 | | PIPE, FR. ROLL | |
11 |
|
|
71950-HL4-F00
PIPE, FR. ROLL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
12 | | PIPE, R. RR. ROLL | |
12 |
|
|
71960-HL4-F00
PIPE, R. RR. ROLL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
13 | | PIPE, L. RR. ROLL | |
13 |
|
|
71970-HL4-F00
PIPE, L. RR. ROLL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | COVER, RR. RETRACTOR *NH1* (BLACK) | |
14 |
|
|
71978-HL4-A00ZA
COVER, RR. RETRACTOR *NH1* (BLACK)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
15 | | TRIM, RR. ROLL PIPE | |
15 |
|
|
71979-HL4-A00
TRIM, RR. ROLL PIPE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
16 | | PIPE, RR. CROSS ROLL | |
16 |
|
|
71980-HL4-F00
PIPE, RR. CROSS ROLL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
17 | | STAY, RR. RETRACTOR | |
17 |
|
|
71990-HL4-A00
STAY, RR. RETRACTOR
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | BOLT, FLANGE (12X28) | |
18 |
|
|
90116-HL4-A00
BOLT, FLANGE (12X28)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
19 | | Болт (8x22) | |
19 |
|
|
90128-KET-900
Болт (8x22)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
2 | | BAR, R. FR. TORSO | |
2 |
|
|
71810-HL4-F00
BAR, R. FR. TORSO
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | BOLT, SOCKET (6X13) | |
20 |
|
|
90130-MEE-000
BOLT, SOCKET (6X13)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
21 | | Гайка (8mm) | |
21 |
|
|
90301-KBW-940
Гайка (8mm)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Гайка (10мм) | |
22 |
|
|
90304-VM0-770
Гайка (10мм)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
23 | | NUT, FLANGE (12MM) (PT) | |
23 |
|
|
90309-HL4-A01
NUT, FLANGE (12MM) (PT)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
24 | | Гайка | |
24 |
|
|
90309-MR1-770
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
25 | | Зажим | |
25 |
|
|
90653-HC4-900
Зажим
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
26 | | Гайка | |
26 |
|
|
94050-08000
Гайка
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
27 | | Болт (8x16) | |
27 |
|
|
95701-08016-07
Болт (8x16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
28 | | Болт (8x80) | |
28 |
|
|
95701-08080-00
Болт (8x80)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
29 | | BOLT, FLANGE (10X16) | |
29 |
|
|
95701-10016-07
BOLT, FLANGE (10X16)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | | COVER, R. FR. TORSO | |
3 |
|
|
71815-HL4-F00
COVER, R. FR. TORSO
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | BOLT, FLANGE (10X18) | |
30 |
|
|
95701-10018-07
BOLT, FLANGE (10X18)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 10 шт.
* ориентировочный срок поставки
|
|
31 | | Болт (10x25) | |
31 |
|
|
95701-10025-07
Болт (10x25)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
32 | | BOLT, FLANGE (10X80) | |
32 |
|
|
95701-10080-07
BOLT, FLANGE (10X80)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
4 | | BAR, L. FR. TORSO | |
4 |
|
|
71820-HL4-F00
BAR, L. FR. TORSO
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
5 | | COVER, L. FR. TORSO | |
5 |
|
|
71825-HL4-F00
COVER, L. FR. TORSO
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
6 | | RUBBER, SEAT SUPPORT PIPE | |
6 |
|
|
71905-HL4-F00
RUBBER, SEAT SUPPORT PIPE
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | PIPE, MIDDLE ROLL | |
7 |
|
|
71910-HL4-F00
PIPE, MIDDLE ROLL
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | PIPE, SEAT SUPPORT | |
8 |
|
|
71930-HL4-F01
PIPE, SEAT SUPPORT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | PIPE, SEAT SUPPORT | |
8 |
|
|
71930-HL4-G01
PIPE, SEAT SUPPORT
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
9 | | PLATE, FRAME MOUNT (A) | |
9 |
|
|
71947-HL4-A00
PLATE, FRAME MOUNT (A)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
