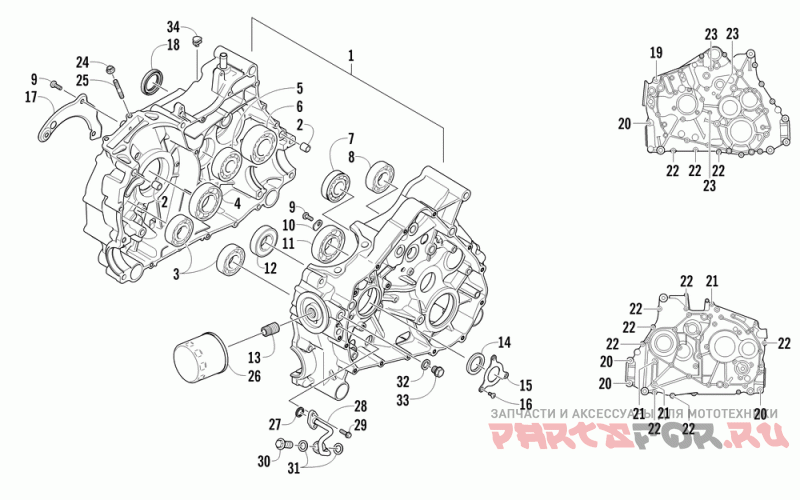

Блок цилиндров

Arctic Cat TRV 500

Arctic Cat
#oem кодцена
1
0801-191
Деталь Crankcase Assembly (inc. 2-21)
1
0806-026
Крышка сцепления
1
0805-333
Деталь Piston Set (450) (inc. 2-4)
1
0812-069
Деталь Pump, Oil Assembly
2
0812-010
Шестерня
2
0805-320
Кольца поршневые
2
0830-055
Прокладка
2
0829-050
Штифт
3
3313-745
Деталь Brg., Ball Radial Esb204jr2c3
3
0830-157
Деталь Seal, Clutch Housing (right)
3
0831-060
Деталь Circlip, Piston Pin
3
0812-036
Деталь Pin Driven Gear
4
0828-007
Винт 10 X 18 X .57.8x.5
4
0805-023
Палец поршневой
4
0832-071
Деталь Bearing, Ball, S/r, 40x80x18
4
0832-087
Деталь Brg.ball Radil 6207-9c3
5
3304-198
Деталь Brg Ball Radial 6304/20*52*15
5
0822-104
Обойма подшипника
5
0805-013
Деталь Crankshaft Assembly
5
3304-146
Деталь Cir External 10mm (5 Per Pack)
6
0826-131
Деталь Bolt, Flange (m6x1x25)
6
0829-039
Деталь Key Way Acg
6
0826-144
Деталь Screw, Pph, M6x1x12
6
0832-074
Деталь Bearing,ball, D/r 30 X 62 X 23.8
7
3304-195
Деталь Brg Radial Ball 6205
7
0806-103
Деталь Plate Air Intake
7
0815-023
Деталь Gear, Starter Clutch-mfg Pkg 73t (inc. 8)
7
0812-049
Фильтр
8
3313-722
Деталь Bolt Wash 5*12
8
0832-069
Деталь Bearing, Needle Roller-31 X 39 X 18
8
3303-386
Деталь Bolt Flange Sh 6*35 (5 Per Pack)
8
3304-699
Деталь Brg Ball Radial 6204
9
0826-144
Деталь Screw, Pph, M6x1x12
9
0806-027
Деталь Cover, V-belt
9
0802-044
Деталь Clutch, One Way-w/ Hub Assembly
9
0812-038
Деталь Cap, Oil Stainer
10
0830-159
Деталь O-ring, Oil Strainer Cap
10
3306-705
Деталь Nut Flange 16 Mm (2 Per Pack)
10
0830-056
Деталь Gasket, V-belt Cover
10
0822-104
Обойма подшипника
11
0832-019
Подшипник
11
0829-046
Штифт
11
0811-036
Шестерня ,первичная
11
3303-384
Деталь Bolt Flange Sh 6*25 (10 Per Pack)
12
0829-033
Деталь Dowel, Sleeve, Dia 8x11
12
3303-333
Деталь Nut Flange 10mm
12
0832-023
Деталь Bearing, Conrad-6201
12
0832-020
Деталь Bearing, Conrad-6207 - 35ruef
13
0812-066
Деталь Union, Oil Filter (ky)
13
3303-347
Деталь Cir Clip In 32 (10 Per Pack)
13
0815-031
Деталь Gear, Starter Idler-56/14t-no.1
13
0812-065
Пробка с магнитом
14
0830-143
Деталь Washer, Compression 14 X 19 X 1.35
14
0815-007
Деталь Pin, Starter Idler Gear No. 1
14
3303-365
Деталь Bolt Flange 8*12
14
0830-058
Деталь Seal, Crankshaft Oil
15
0805-018
Деталь Retainer, Cs Oil Seal- Middle
15
3303-591
Деталь Washer 8mm
15
0815-022
Деталь Gear, Starter Idler-27t-no.2
15
0812-067
Деталь Valve, Oil Relief-assembly (inc. 16)
16
0830-181
Деталь O-ring, Oil Relief (15.5x1.5)
16
0815-015
Деталь Pin, Starter Idler Gear-no.2
16
3304-903
Деталь Bolt Flange Sh M6x1.0x40 (2 Per Pack)
16
0826-145
Деталь Screw, Pfh, M6x1x8
17
0801-018
Деталь Plate, Oil Guide - Right
17
0826-066
Деталь Acs Screw, Hfh-m6-1x80
17
0826-118
Деталь Screw-cap-hfh M10x1.25x20 W/ Threadlock
18
0828-091
Деталь Washer-steel-30x10x2.5
18
3304-191
Деталь Bolt Flange Sh 6*50 (5 Per Pack)
18
0830-066
Деталь Seal, Driveshaft
19
3303-372
Деталь Bolt Flange 8*60 (5 Per Pack)
19
0826-068
Деталь Bolt, Flange 8x140
19
0811-009
Шестерня
20
0811-006
Деталь Gear, Driven - No. 1
20
0806-122
Деталь Cover, Left Crank Case
20
0826-126
Деталь Bolt, Flange (m8x1.25x50)
21
0826-064
Деталь Acs Screw, Hfh-m8-1.25x85
21
0830-057
Прокладка крышки магнето
21
3304-144
Деталь Pin Dowel 4*6.5 (5 Per Pack)
22
0829-037
Деталь Key-woodruff-cb Shaft
22
0806-099
Деталь Plug, Tdc Check
22
3303-387
Деталь Bolt Flange Sh 6*45 (10 Per Pack)
23
0826-065
Деталь Acs Screw, Hfh-m6-1x70
23
0830-141
Деталь Washer, Crush 16 X 22 X 2
23
0811-035
Балансирный вал
24
0806-029
Деталь Stick, Oil Level (inc. 25)
24
3304-654
Деталь Nut Flange 6mm (5 Per Pack)
25
3313-721
Деталь Bolt, Stud M6x1 X 40
25
3304-102
Деталь O-ring 18*3 (2 Per Pack)
26
0832-053
Деталь Bearing, Conrad S/r-47 X 25 X 8
26
0812-034
Фильтр масляный
27
0830-172
Кольцо 10.72 X 2.62
27
3305-943
Деталь Cir Clip In 47
28
3305-944
Деталь Bearing Ball Radial 6800c3
28
0812-086
Деталь Pipe Comp, Oil
29
3303-617
Деталь Bolt Flange Sh 6*18
29
3305-942
Деталь Cir Clip In 19
30
0830-206
Деталь Gasket, Starting Cover
30
0812-084
Деталь Bolt B Oil Pass
31
0812-085
Деталь Sealing Washer B Oil Pipe Join
31
3301-716
Палец
32
0812-087
Деталь Cap Assy (inc. 33)
32
0830-143
Деталь Washer, Compression 14 X 19 X 1.35
33
0835-004
Деталь Plug, Case 12*14
33
0835-016
Деталь O-ring 27.4*2.4
34
0826-136
Деталь Bolt, M6x1.0x30
34
3313-744
Уплотнитель резиновый
35
3303-383
Деталь Bolt Flange Sh 6*20 (5 Per Pack)
