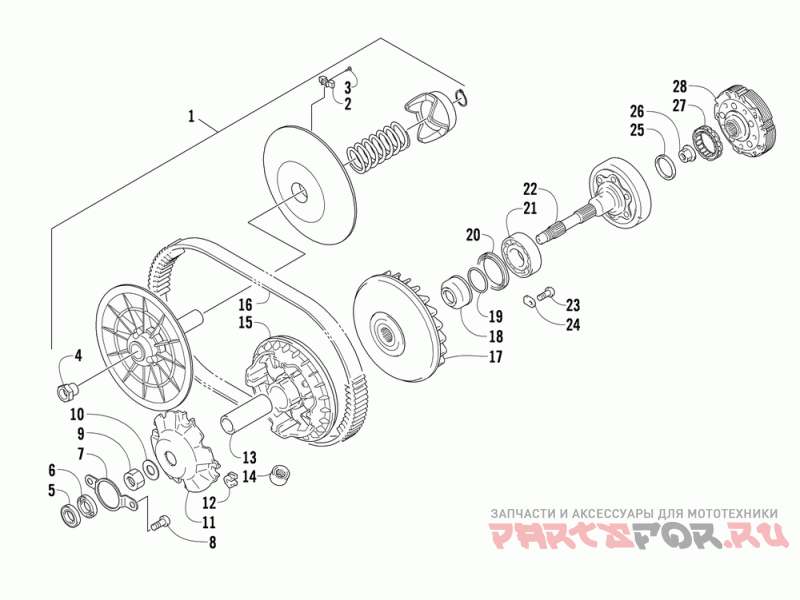

Трансмиссия

Arctic Cat 1000 LTD

Arctic Cat
#oem кодцена
1
0823-157
Деталь Pulley, Driven - Assembly (inc. 2-4)
1
0822-091
Деталь Countershaft Assy (nfg) (inc. 2-15)
2
0823-176
Деталь Shoe, Cam-driven Pulley
2
0822-014
Собачка
3
0823-177
Деталь Screw, Cam Shoe
3
0831-011
Кольцо
4
0823-178
Деталь Nut, Driven Pulley
4
0822-045
Деталь Insert, Gear
5
0832-010
Подшипник-sc03a78c3
5
0828-008
Шайба
6
0830-176
Сальник 47x16x5.5
6
0822-013
Шестерня
7
0823-020
Обойма подшипника
7
0832-011
Подшипник
8
0826-031
Деталь Screw, Mach-tsfh M6 X1x12 W/ Thd Lock
8
0822-005
Втулка
9
0827-010
Гайка m20x1.5
9
0828-014
Шайба
10
0828-106
Деталь Washer, Clutch Plate
10
0828-015
Шайба
11
0823-008
Деталь Plate, Movable Drive
11
0822-004
Шестерня пониженая 40зуб
12
0823-010
Деталь Damper, Movable Drive
12
0822-046
Деталь Shim, Drive Gear Spacer
12
0828-019
Деталь Washer,thrust, Secondary Transmission
13
0823-265
Деталь Spacer, Movable Drive Sheave
13
0822-003
Промежуточный вал
13
0828-011
Деталь Washer, Steel 20 X 40 X 1
14
0823-170
Деталь Roller, Movable Drive(green) (pm 23.5g)
14
0822-007
Шестерня
14
0831-040
Деталь Ring, External Retaining - Dsh-17
15
0823-159
Деталь Sheave, Movable Drive-assembly
15
0822-006
Деталь Gear, Driven-high (30t)
15
0822-050
Деталь Trigger, Speedo Sensor
16
0823-231
Деталь Belt, Drive
16
0822-089
Деталь Gear, Spur-drive-no.2 (13t Cut)
16
0828-069
Шайба
17
0823-156
Деталь Sheave, Stationary-drive-mach
17
0831-039
Деталь Ring, External Retaining - Dsh-13
18
0823-015
Деталь Spacer, Fixed Drive
18
0830-194
Деталь Gasket, Shift-speedo
19
0470-531
Деталь O-ring, Intake Manifold
20
0830-188
Деталь Seal, Clutch Housing
20
0806-105
Деталь Cover, Shift-speedo
21
0832-047
Деталь Bearing, Conrad-6208ruef-1
21
0830-044
Деталь Seal, Sub-gear Shift
22
0823-261
Деталь Housing, Clutch Asm-6 Plate
22
8468-630
Деталь Screw, Mach-tspnh M6x1.0x30 Cl8.8 Blk
23
0826-029
Деталь Screw, Mach-tsph M6 X1x12 W/ Thd Lock
23
0829-001
Деталь Dowel, Sleeve 8x8
23
0824-042
Деталь Sensor, Speedo-hall Effect
24
0822-010
Обойма подшипника
24
8468-620
Винт
25
0830-189
Деталь Seal, Drum Shaft
25
0822-001
Деталь Driveshaft
26
0827-011
Деталь Nut, Hf-ccw M18x1.5
26
0828-016
Деталь Washer,thrust, Secondary Transmission
27
0823-018
Деталь Clutch, One Way Asm
27
0822-011
Деталь Gear, Reverse Idle
28
0823-310
Деталь Clutch Centrifical-6 Plate-z 2
28
0822-012
Деталь Bushing, Reverse Idle Gear
29
0822-015
Деталь Shaft, Reverse Idle
1
0823-353
Деталь Pulley, Driven Assy-lp3 (inc. 2-4)
1
0822-124
Деталь Countershaft Assy-sd (no Drive Gear) (inc. 2-10)
2
0831-085
Деталь Cirlclip, Ce-shaft-external
3
0822-120
Деталь Dog, Sliding-reverse Sd
4
0822-121
Деталь Shim, Drive Gear Spacer
5
0822-119
Шестерня реверса - 32 зуба
6
0832-082
Деталь Bearing, Roller Needle-25x30x13
7
0822-114
Шестерня 40 зуб.
8
0822-113
Деталь Countershaft-sd
9
0822-116
Деталь Dog, Sliding-forward Sd
10
0822-115
Шестерня - 30зуб.
11
0822-125
Деталь Gear, Spur - 13t-13t 20 Pa
17
0828-019
Деталь Washer,thrust, Secondary Transmission
18
0828-011
Деталь Washer, Steel 20 X 40 X 1
19
0831-040
Деталь Ring, External Retaining - Dsh-17
19
0829-062
Деталь Dowel, Sleeve-od8 X L7
20
0822-050
Деталь Trigger, Speedo Sensor
21
0832-009
Деталь Bearing, Conrad-6208ruef- 1
21
0828-069
Шайба
22
0821-002
Деталь Clutch Drum Assembly 6-plate -z-
22
0831-039
Деталь Ring, External Retaining - Dsh-13
23
0829-062
Деталь Dowel, Sleeve-od8 X L7
24
0830-194
Деталь Gasket, Shift-speedo
25
0806-105
Деталь Cover, Shift-speedo
26
0830-044
Деталь Seal, Sub-gear Shift
27
8468-630
Деталь Screw, Mach-tspnh M6x1.0x30 Cl8.8 Blk
28
0824-042
Деталь Sensor, Speedo-hall Effect
29
8468-620
Винт
30
0822-001
Деталь Driveshaft
31
0828-016
Деталь Washer,thrust, Secondary Transmission
32
0822-011
Деталь Gear, Reverse Idle
33
0822-012
Деталь Bushing, Reverse Idle Gear
34
0822-015
Деталь Shaft, Reverse Idle
