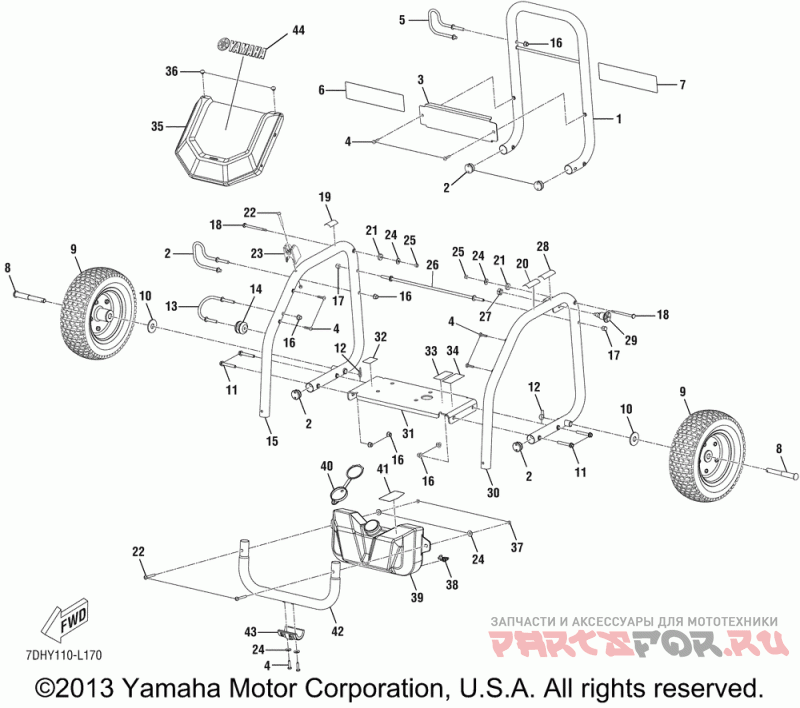

1 | | Деталь Handle Comp.
Incl. Ref. No. 2 | |
1 |
|
|
7DH-R4223-00-00
Деталь Handle Comp.
Incl. Ref. No. 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
2 | | Деталь Cap, Plastic Tube | |
2 |
|
|
7DH-R4230-00-00
Деталь Cap, Plastic Tube
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
3 | | Деталь Panel Front | |
3 |
|
|
7DH-R4675-00-00
Деталь Panel Front
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
4 | | Деталь Bolt, Torx 1 | |
4 |
|
|
7DH-R4543-00-00
Деталь Bolt, Torx 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 8 шт.
* ориентировочный срок поставки
|
|
5 | | Деталь Holder, Trigger Han | |
5 |
|
|
7DH-R4632-00-00
Деталь Holder, Trigger Han
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
6 | | Деталь Label, Performance | |
6 |
|
|
7DH-R4271-00-00
Деталь Label, Performance
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
7 | | Деталь Label, Quick Start | |
7 |
|
|
7DH-R4272-00-00
Деталь Label, Quick Start
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
8 | | Деталь Axle, Step | |
8 |
|
|
7DH-R4634-00-00
Деталь Axle, Step
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
9 | | Деталь Wheel Comp. 1
(12 In.) | |
9 |
|
|
7DH-R4620-00-00
Деталь Wheel Comp. 1
(12 In.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
10 | | Деталь Washer, Plain 5
(5/8 In.) | |
10 |
|
|
7DH-R4650-00-00
Деталь Washer, Plain 5
(5/8 In.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
11 | | Деталь Bolt, Flg. 1 | |
11 |
|
|
7DH-R4547-00-00
Деталь Bolt, Flg. 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 4 шт.
* ориентировочный срок поставки
|
|
12 | | Шплинт | |
12 |
|
|
7DH-R423D-00-00
Шплинт
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
13 | | Деталь D-ring, Wand Storag | |
13 |
|
|
7DH-R4633-00-00
Деталь D-ring, Wand Storag
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
14 | | Деталь D-ring, Rubber Donu | |
14 |
|
|
7DH-R4661-00-00
Деталь D-ring, Rubber Donu
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
15 | | Деталь Frame Assy. 2
Incl. Ref. No. 2 | |
15 |
|
|
7DH-R4211-00-00
Деталь Frame Assy. 2
Incl. Ref. No. 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
16 | | Деталь Nut, Flg. 1 | |
16 |
|
|
7DH-R4549-00-00
Деталь Nut, Flg. 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 7 шт.
* ориентировочный срок поставки
|
|
17 | | Деталь Nut, Cap 1 | |
17 |
|
|
7DH-R4546-00-00
Деталь Nut, Cap 1
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
18 | | Деталь Pin, Connector 1
(1/4 In.) | |
18 |
|
|
7DH-R4530-00-00
Деталь Pin, Connector 1
(1/4 In.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
19 | | Деталь Label, Lubricant | |
19 |
|
|
7DH-R4273-00-00
Деталь Label, Lubricant
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
20 | | Деталь Label, Hot Surface | |
20 |
|
|
7DH-R4274-00-00
Деталь Label, Hot Surface
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
21 | | Деталь Spacer
(od20 X Id8 X 4.5t) | |
21 |
|
|
7DH-R4531-00-00
Деталь Spacer
(od20 X Id8 X 4.5t)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
22 | | Деталь Bolt, Torx 2 | |
22 |
|
|
7DH-R4544-00-00
Деталь Bolt, Torx 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 3 шт.
* ориентировочный срок поставки
|
|
23 | | Деталь Holder, Lower Wand | |
23 |
|
|
7DH-R423C-00-00
Деталь Holder, Lower Wand
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
24 | | Деталь Washer, Plain 2
(1/4 In.) | |
24 |
|
|
7DH-R4251-00-00
Деталь Washer, Plain 2
(1/4 In.)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 6 шт.
* ориентировочный срок поставки
|
|
25 | | Деталь Nut, 3
(1/4-20) | |
25 |
|
|
7DH-R454A-00-00
Деталь Nut, 3
(1/4-20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
26 | | Деталь Cross Bar, Wire For | |
26 |
|
|
7DH-R4234-00-00
Деталь Cross Bar, Wire For
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
27 | | Деталь Nut, 1
(1/2-20) | |
27 |
|
|
7DH-R4542-00-00
Деталь Nut, 1
(1/2-20)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
28 | | Деталь Label, Release Pin | |
28 |
|
|
7DH-R4275-00-00
Деталь Label, Release Pin
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
29 | | Деталь Handle Lock Assy. | |
29 |
|
|
7DH-R4213-00-00
Деталь Handle Lock Assy.
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
30 | | Деталь Frame Assy. 1
Incl. Ref. No. 2 | |
30 |
|
|
7DH-R4210-00-00
Деталь Frame Assy. 1
Incl. Ref. No. 2
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
31 | | Деталь Plate, Engine | |
31 |
|
|
7DH-R4232-00-00
Деталь Plate, Engine
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
32 | | Деталь Label, Add Oil | |
32 |
|
|
7DH-R4276-00-00
Деталь Label, Add Oil
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
33 | | Деталь Label, Printed Data | |
33 |
|
|
7DH-R4470-00-00
Деталь Label, Printed Data
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
34 | | Деталь Label, Danger | |
34 |
|
|
7DH-R4277-00-00
Деталь Label, Danger
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
35 | | Деталь Face Plate | |
35 |
|
|
7DH-R423E-00-00
Деталь Face Plate
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
36 | | Деталь Cap, Rubber | |
36 |
|
|
7DH-R4262-00-00
Деталь Cap, Rubber
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
37 | | Деталь Nut, 2
(m6) | |
37 |
|
|
7DH-R4545-00-00
Деталь Nut, 2
(m6)
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 2 шт.
* ориентировочный срок поставки
|
|
38 | | Деталь Cover, Outlet | |
38 |
|
|
7DH-R4263-00-00
Деталь Cover, Outlet
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
39 | | Деталь Soap Tank | |
39 |
|
|
7DH-R4330-00-00
Деталь Soap Tank
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
40 | | Деталь Cap, Soap Tank W/ T | |
40 |
|
|
7DH-R4331-00-00
Деталь Cap, Soap Tank W/ T
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
41 | | Деталь Label, Detergent Tan | |
41 |
|
|
7DH-R427C-00-00
Деталь Label, Detergent Tan
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
42 | | Деталь Fr. Frame W/ Rubbe
Incl. Ref. No. 24, 43 & 44 | |
42 |
|
|
7DH-R4212-00-00
Деталь Fr. Frame W/ Rubbe
Incl. Ref. No. 24, 43 & 44
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
43 | | Деталь Rubber Foot | |
43 |
|
|
7DH-R4264-00-00
Деталь Rubber Foot
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
44 | | Деталь Label, Yamaha Logo | |
44 |
|
|
7DH-R4278-00-00
Деталь Label, Yamaha Logo
ОПРОС ПОСТАВЩИКОВ...
Для сборки этого узла требуется 1 шт.
* ориентировочный срок поставки
|
|
